🧱 Terrain Titan Caterpillar D9 – Bouwverslag
⚙️ Bouwfase 5 – Pagina 41 t/m 50
Introductie
In bouwfase 5 (pagina 41 t/m 50) komt alles samen. De interne modules, mechanische armen, decoratieve panelen en het imposante voorblad worden gemonteerd. Deze fase is technisch uitdagend en visueel spectaculair: je bouwt niet alleen verder aan het frame, maar test ook de eerste bewegende onderdelen. De Titan krijgt nu zijn volledige vorm én functie. Op deze pagina neem ik je mee door elke stap, met foto’s, uitleg en praktische tips uit mijn eigen bouwervaring.

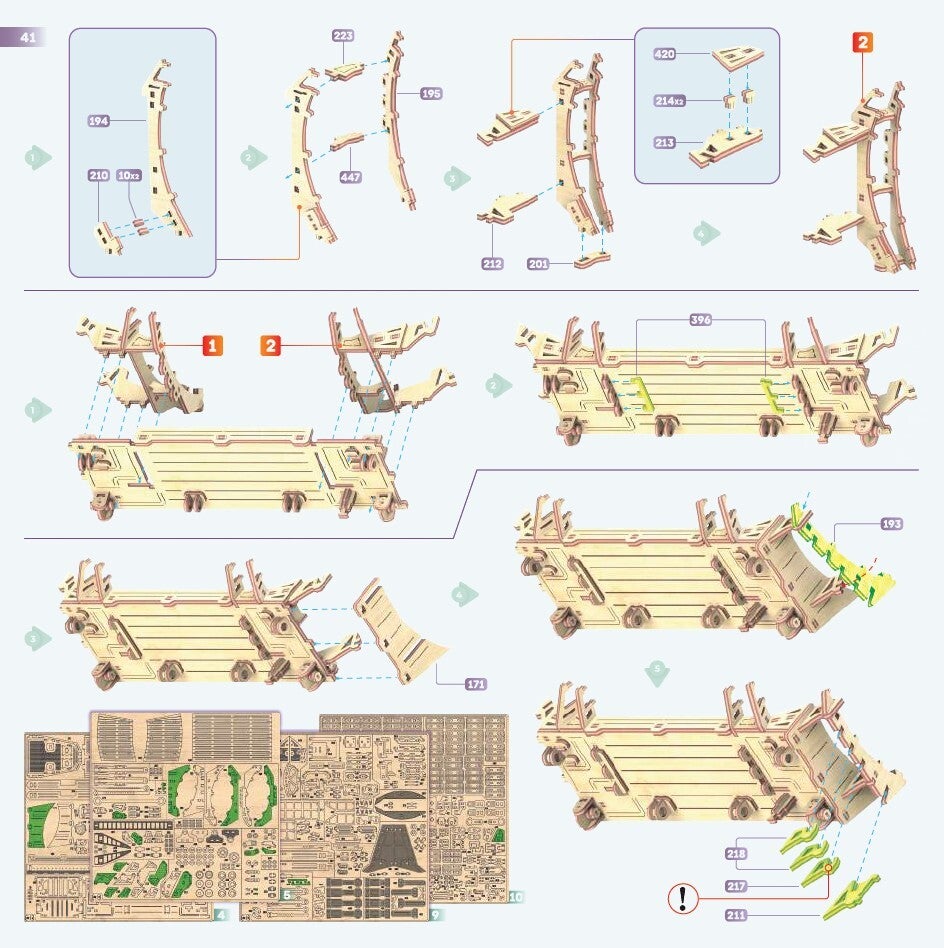

📘 Pagina 41 – Binnenstructuur en verbindingsstukken
De binnenstructuur wordt verder opgebouwd met onderdelen als 194, 210, 223 en 447. Kleine verbindingsstukken zorgen voor stabiliteit en voorbereiding op de volgende modules.
Tip van de bouwtafel: Werk rustig en controleer na elke stap of alles goed vastzit.
Let op: Sommige onderdelen lijken op elkaar — check de nummers goed.

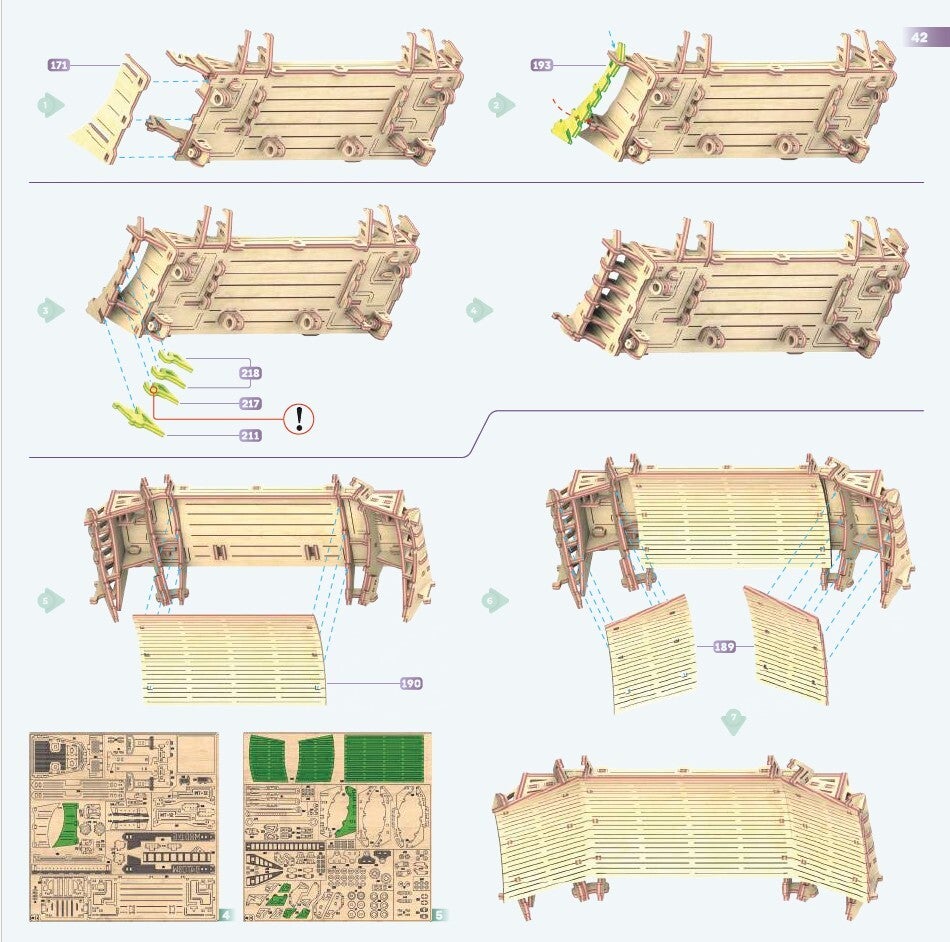

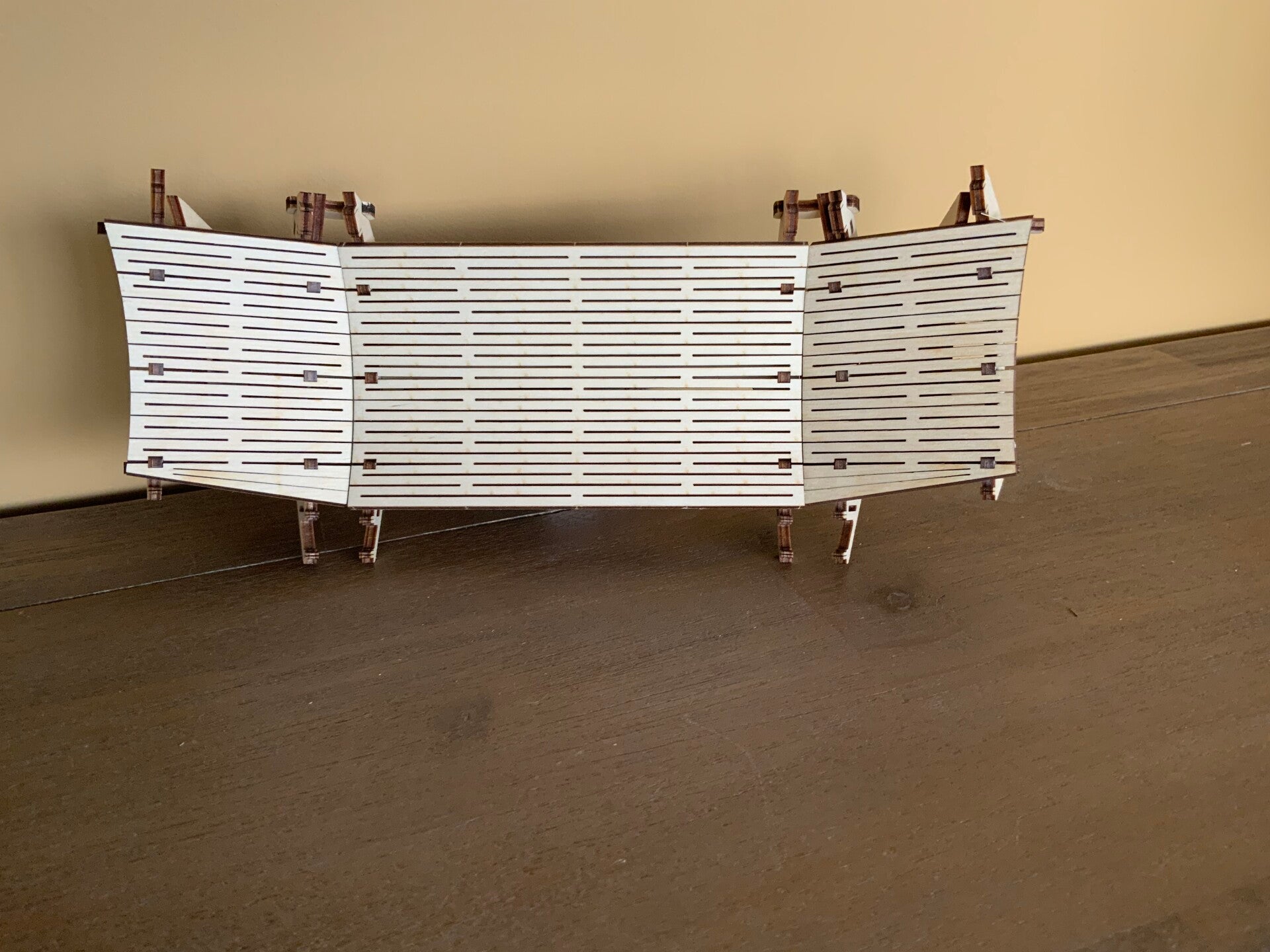

📘 Pagina 42 – Paneelversteviging en zijmontage
Panelen en zijverstevigingen worden geplaatst met onderdelen 171, 193, 218 en 211. Dit geeft het model extra stevigheid en visuele afwerking.
Tip van de bouwtafel: Monteer eerst de binnenkant, dan pas de buitenpanelen.
Let op: Let op de oriëntatie van 218 — verkeerd geplaatst blokkeert latere stappen.

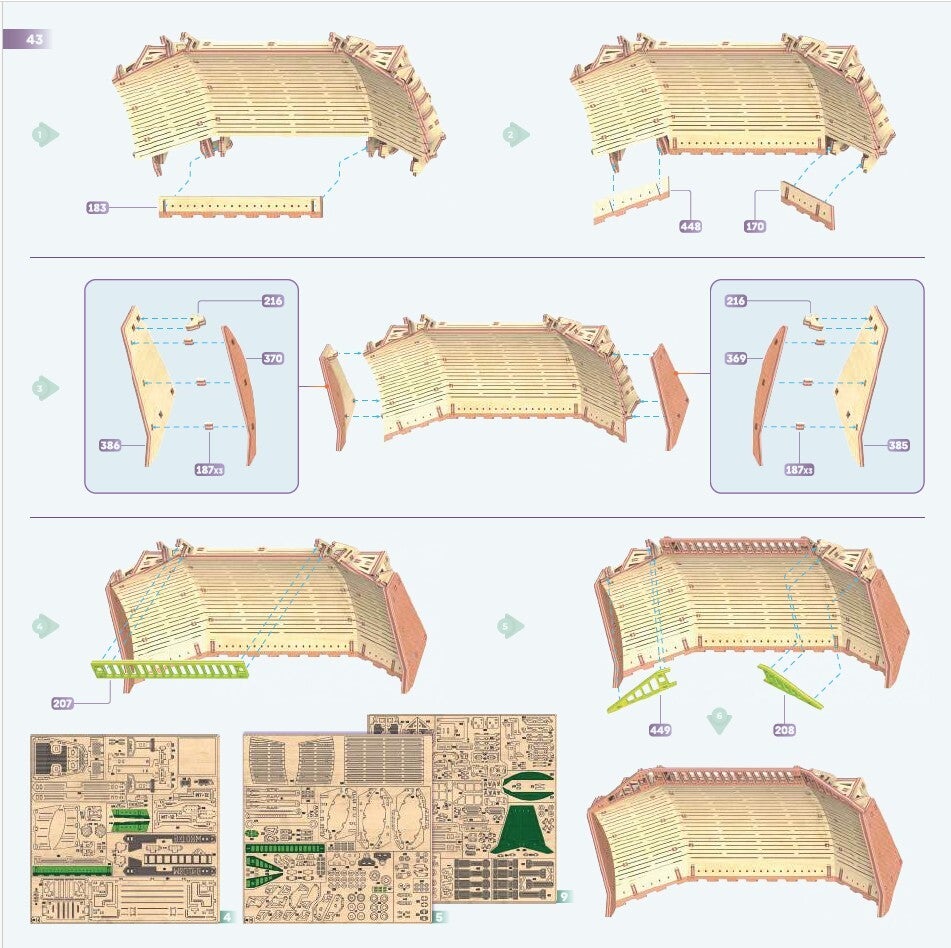

📘 Pagina 43 – Zijconstructie en decoratie
De zijconstructie wordt verder opgebouwd met onderdelen als 183, 448, 216 en 385. Decoratieve elementen maken het geheel visueel aantrekkelijk.
Tip van de bouwtafel: Werk symmetrisch — dat houdt het model in balans.
Let op: De decorstukken moeten strak aansluiten, anders ontstaan kieren.

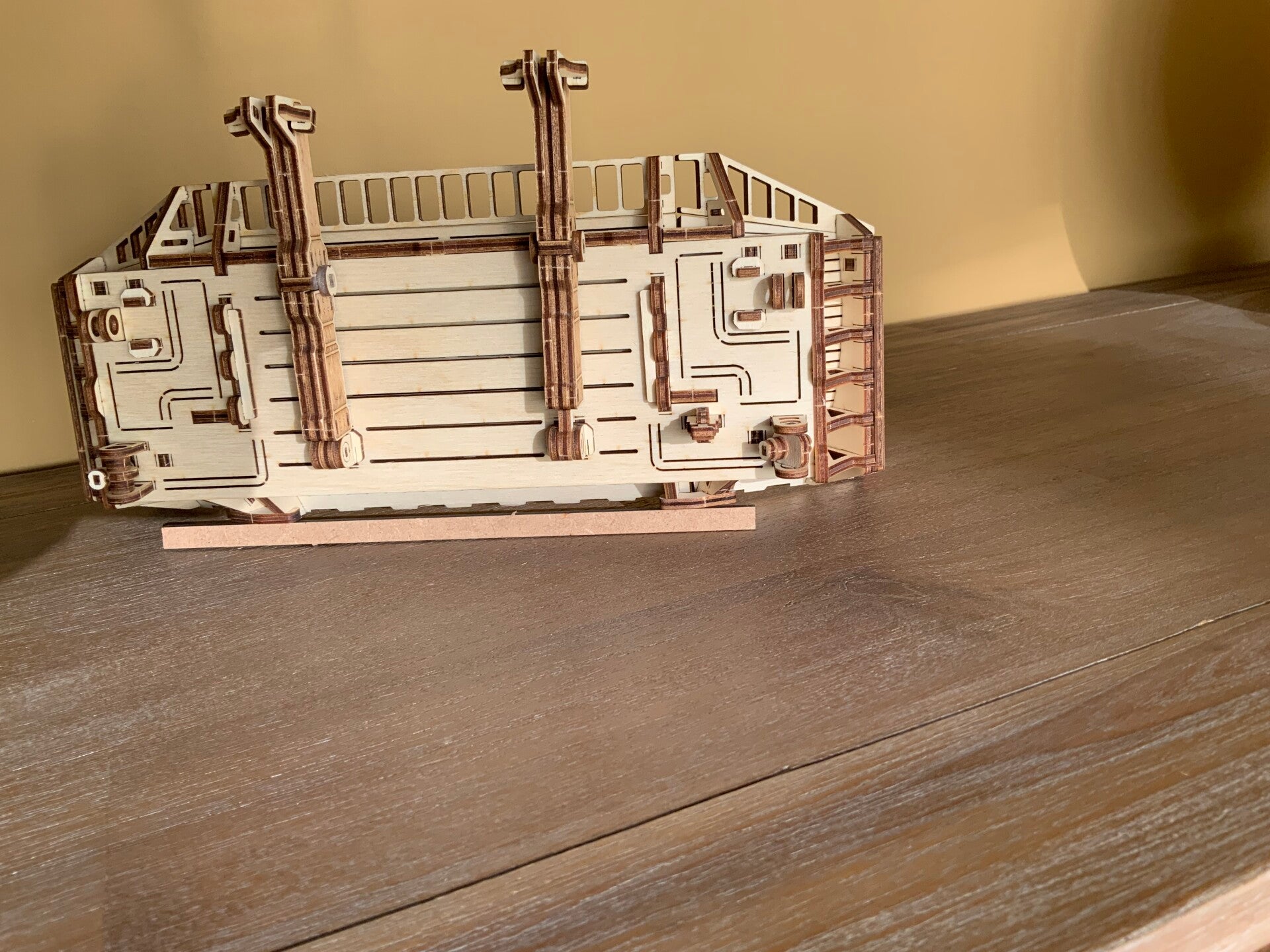

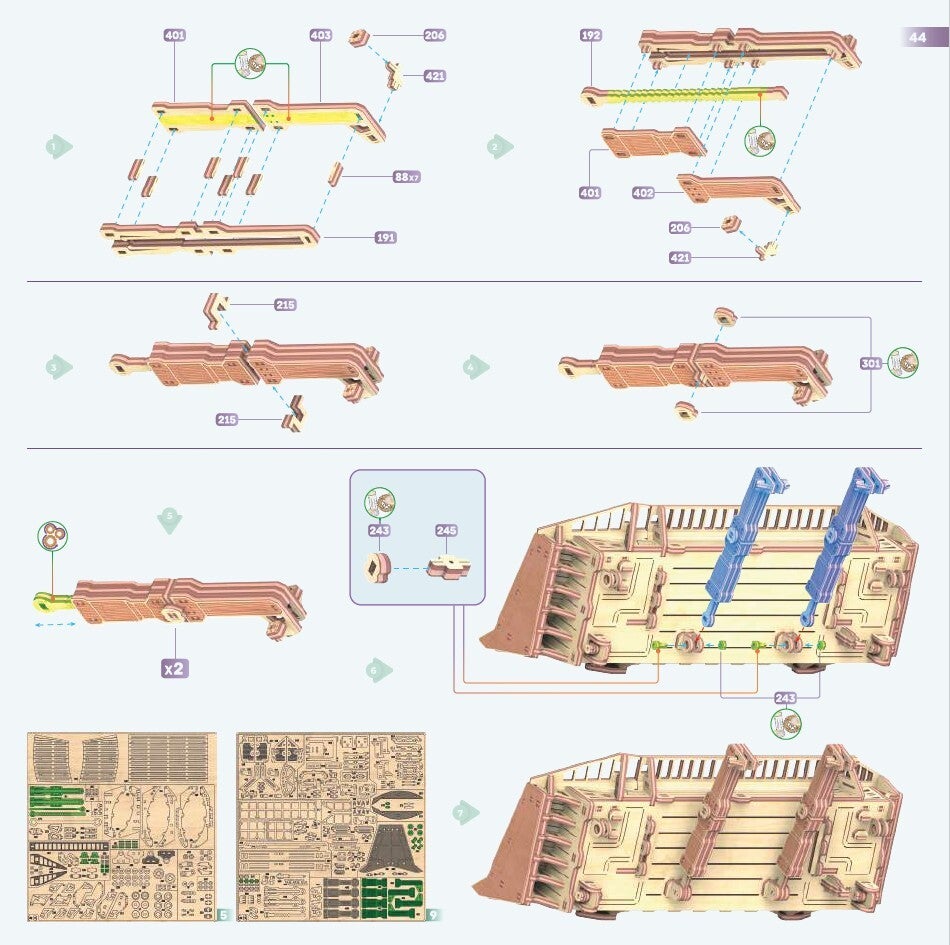

📘 Pagina 44 – Interne module en tandwielverdeling
Een interne module wordt geplaatst met onderdelen 401, 206, 88x7 en 243. De tandwielverdeling wordt voorbereid voor de eindbeweging.
Tip van de bouwtafel: Test de tandwielen handmatig — ze moeten soepel draaien.
Let op: De volgorde van montage is cruciaal voor de juiste werking.

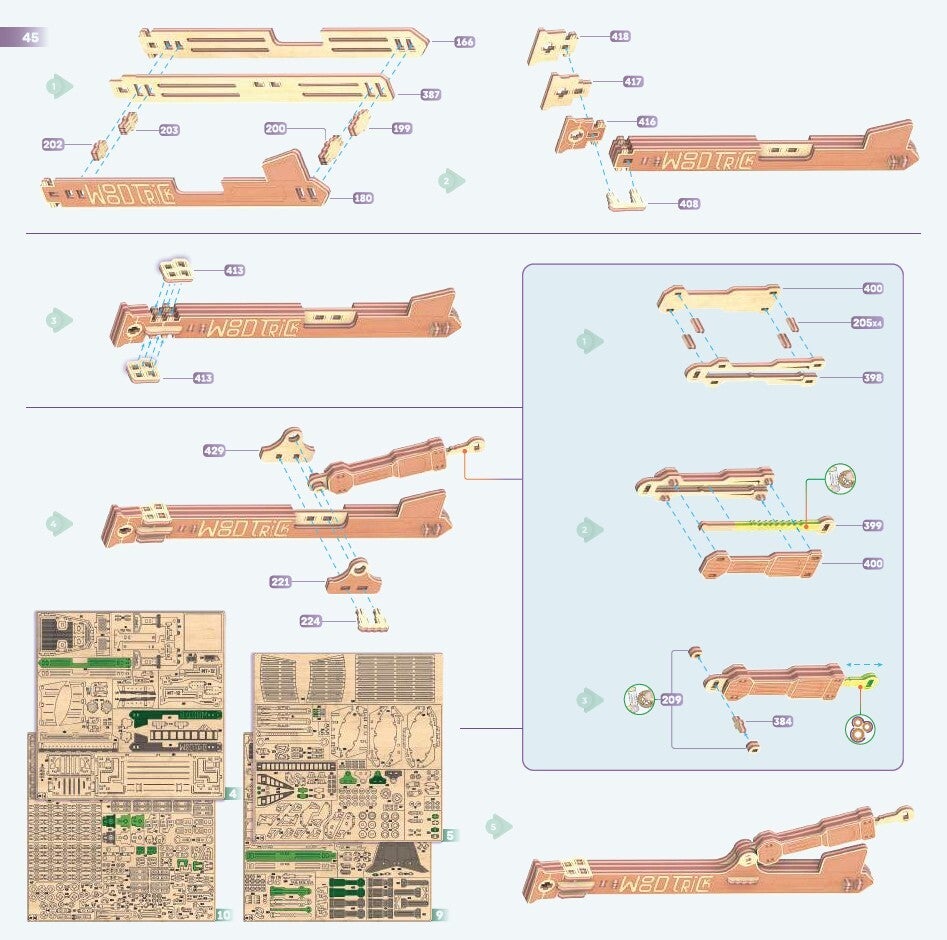

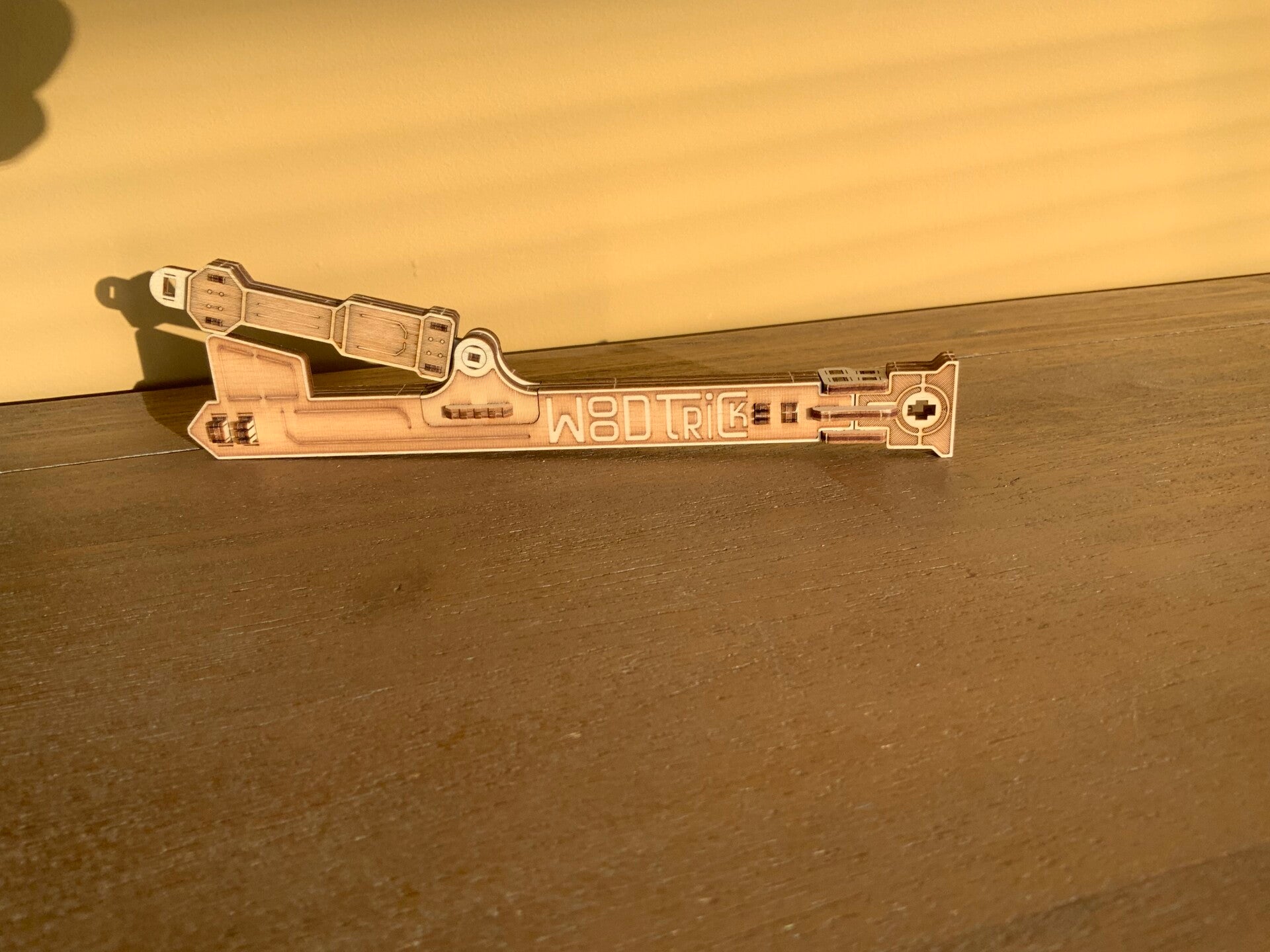

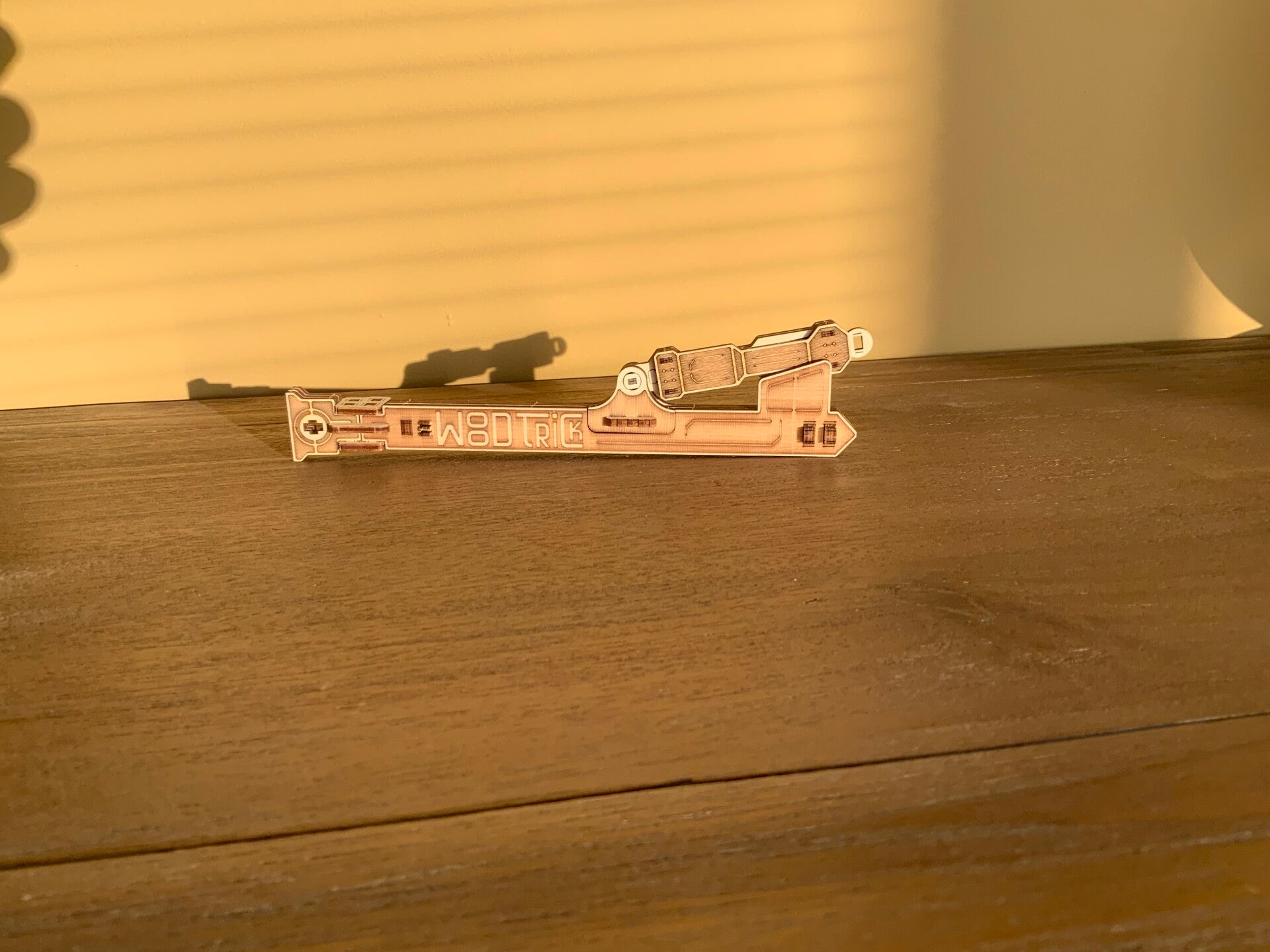

📘 Pagina 45 – Mechanische arm en verbinding
Een mechanische arm wordt opgebouwd met onderdelen 387, 202, 413 en 417. Deze wordt verbonden met het hoofdframe.
Tip van de bouwtafel: Gebruik een pincet voor de kleinere onderdelen — dat voorkomt schade.
Let op: De arm moet vrij kunnen bewegen — test dit vóór montage.
📘 Pagina 46 – Afwerking en stabilisatie
De afwerking van de arm en stabilisatie van het frame worden uitgevoerd met onderdelen 146, 205x4, 398 en 408.
Tip van de bouwtafel: Werk in kleine stappen — dit voorkomt dat onderdelen loskomen.
Let op: Controleer of alle verbindingen stevig zijn vóór je verder gaat.

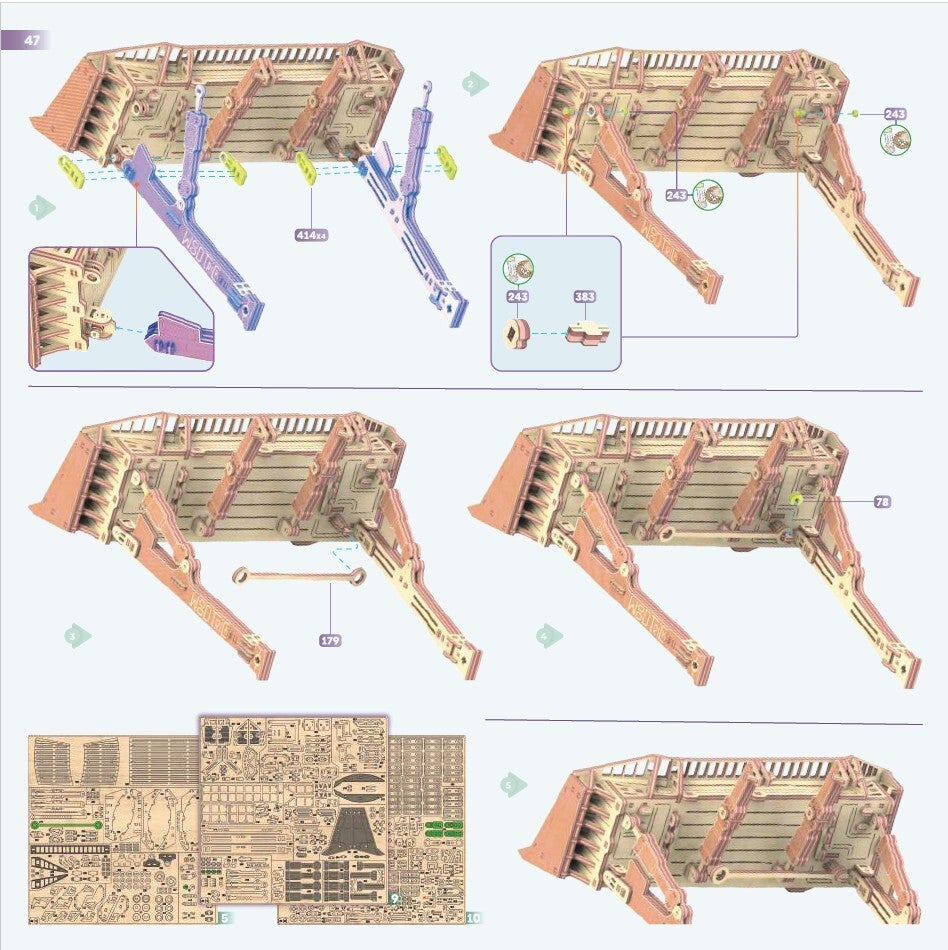

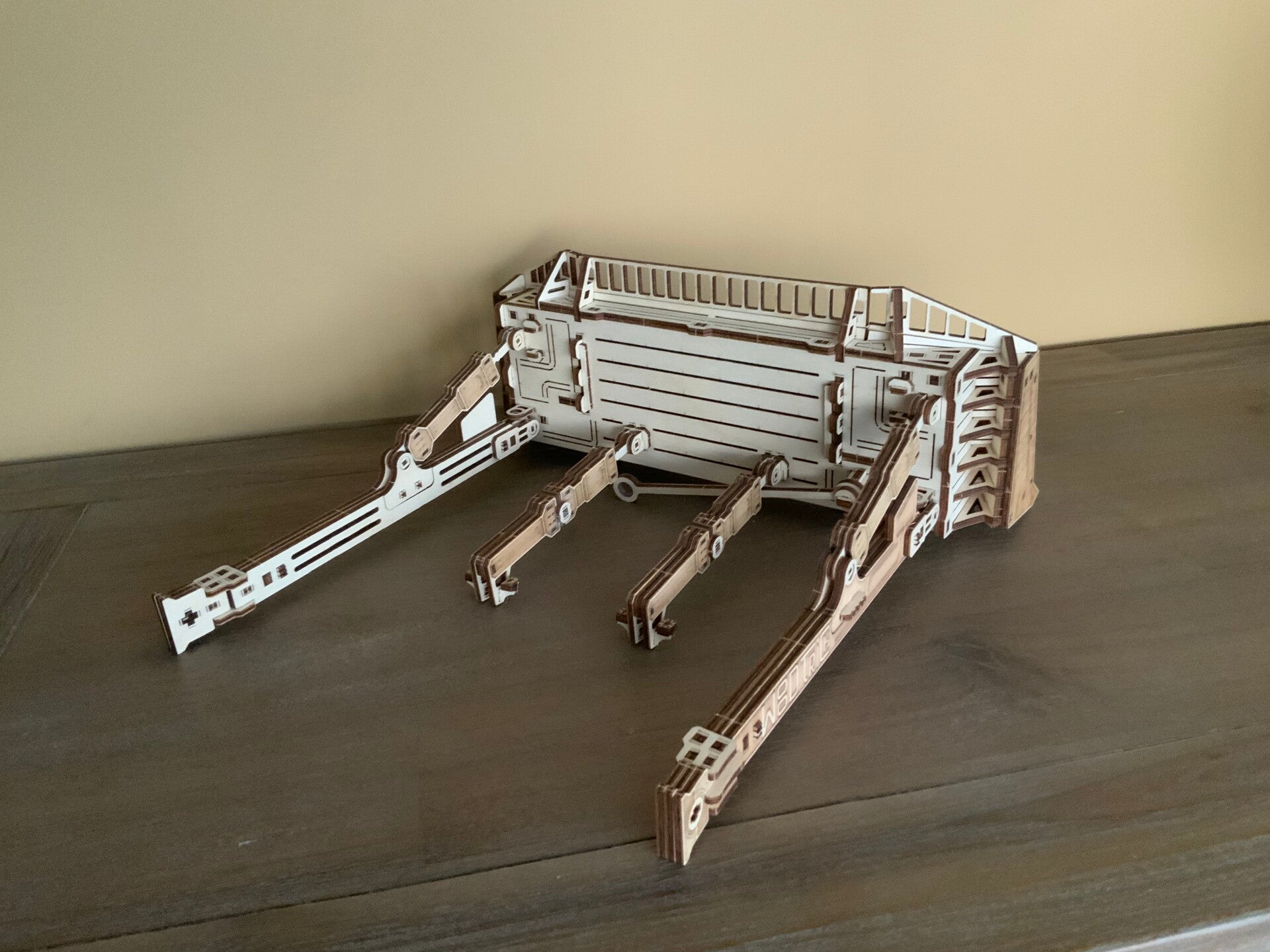

📘 Pagina 47 – Beenmodule en bevestiging
Een beenmodule wordt geplaatst met onderdelen 414x, 243, 383 en 179. Deze vormt een visueel en mechanisch opvallend onderdeel.
Tip van de bouwtafel: Monteer de module pas als het onderframe stabiel is.
Let op: De bevestiging moet exact kloppen — anders blokkeert de beweging.
📘 Pagina 48 – Voorblad en armen
Het voorblad van de bulldozer wordt geplaatst, samen met de armen (415x2). Dit is een visueel hoogtepunt van het model.
Tip van de bouwtafel: Test de beweging van het blad vóór je de armen vastzet.
Let op: Let op de hoek van montage — verkeerd geplaatst beïnvloedt de werking.

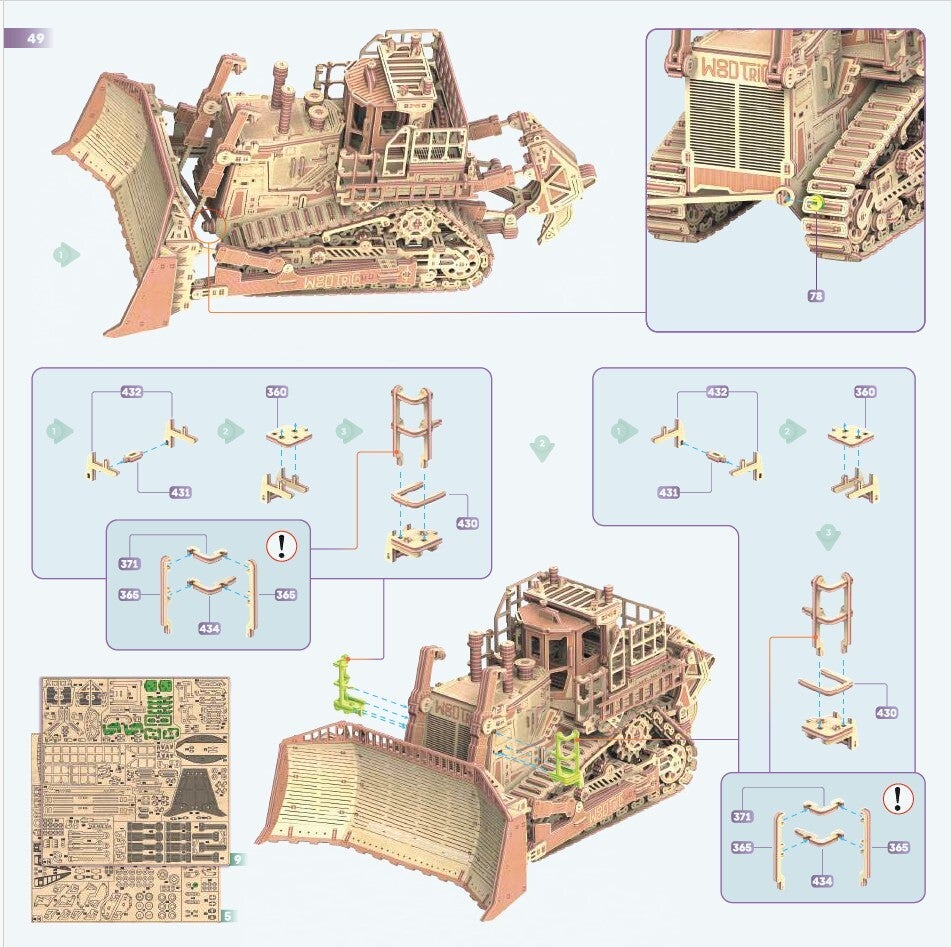

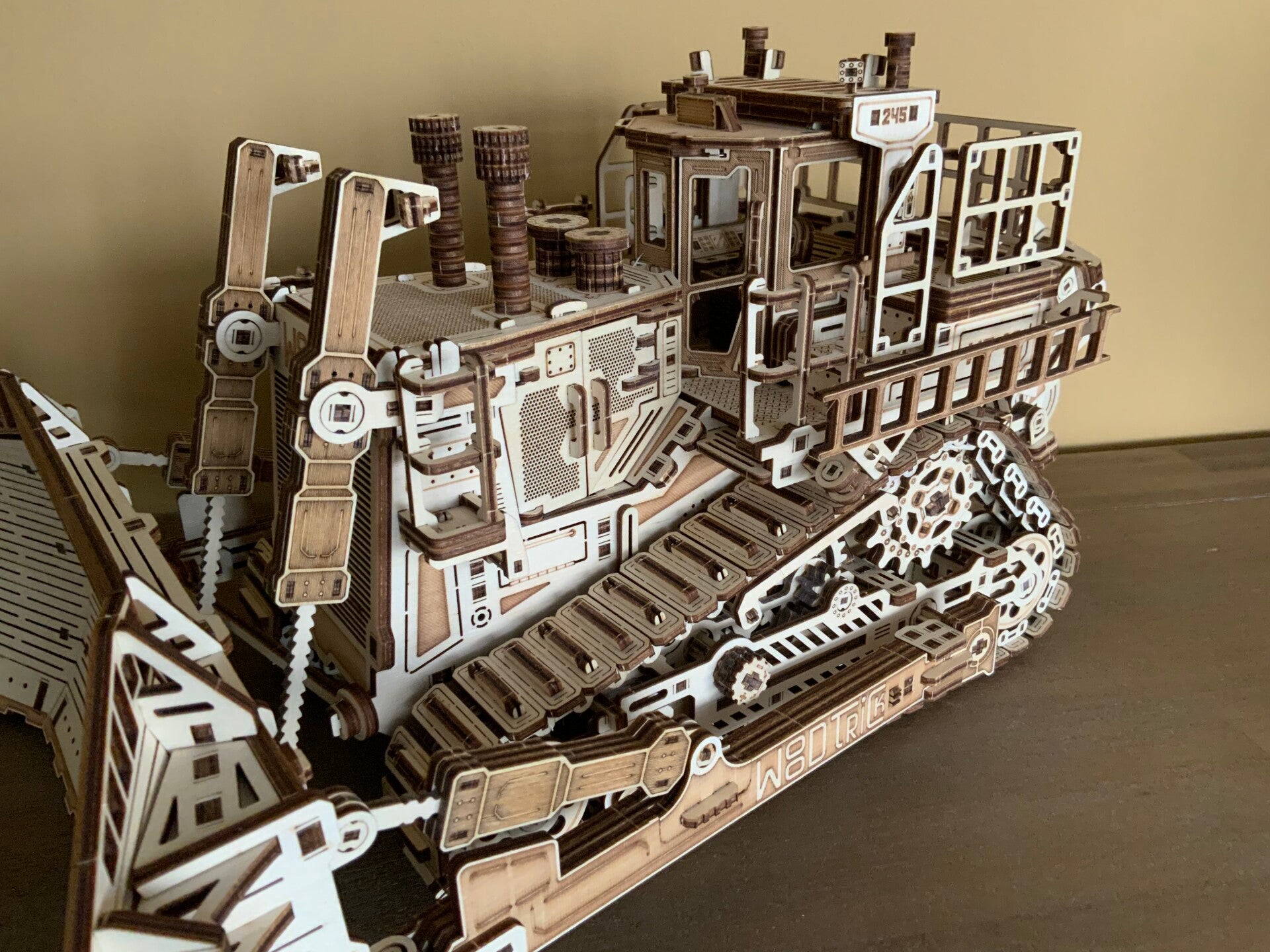

📘 Pagina 49 – Eindconstructie en afwerking
De laatste onderdelen van het frame worden geplaatst met onderdelen 432, 431, 360 en 430. Het model krijgt zijn definitieve vorm.
Tip van de bouwtafel: Controleer of alle panelen vlak liggen — dat geeft een strak eindresultaat.
Let op: De onderdelen moeten stevig vastzitten — dit is de basis voor de finale test.

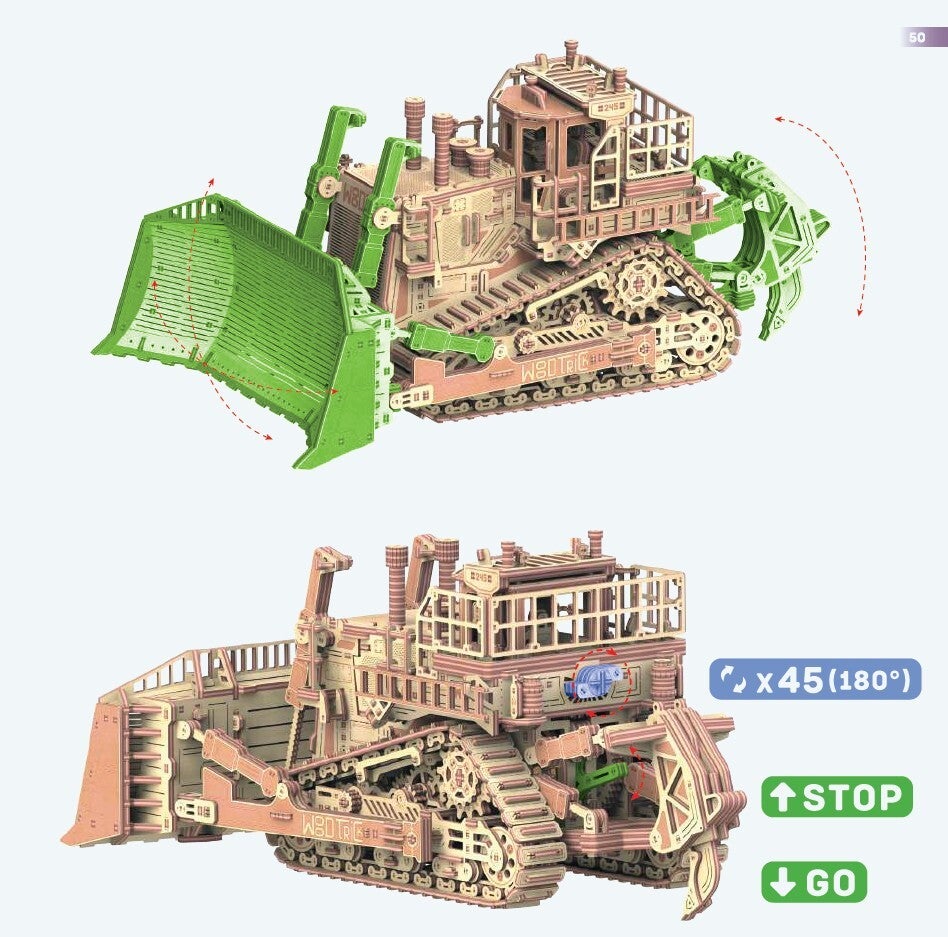

📘 Pagina 50 – Test en bewegingscontrole
De bewegende delen worden getest: het voorblad, de ripper en de tandwielmodule. Alles moet soepel draaien en reageren op de “GO” en “STOP” knoppen.
Tip van de bouwtafel: Wind de veer rustig op en observeer de beweging.
Let op: Als iets blokkeert, stop direct en controleer de tandwieluitlijning.

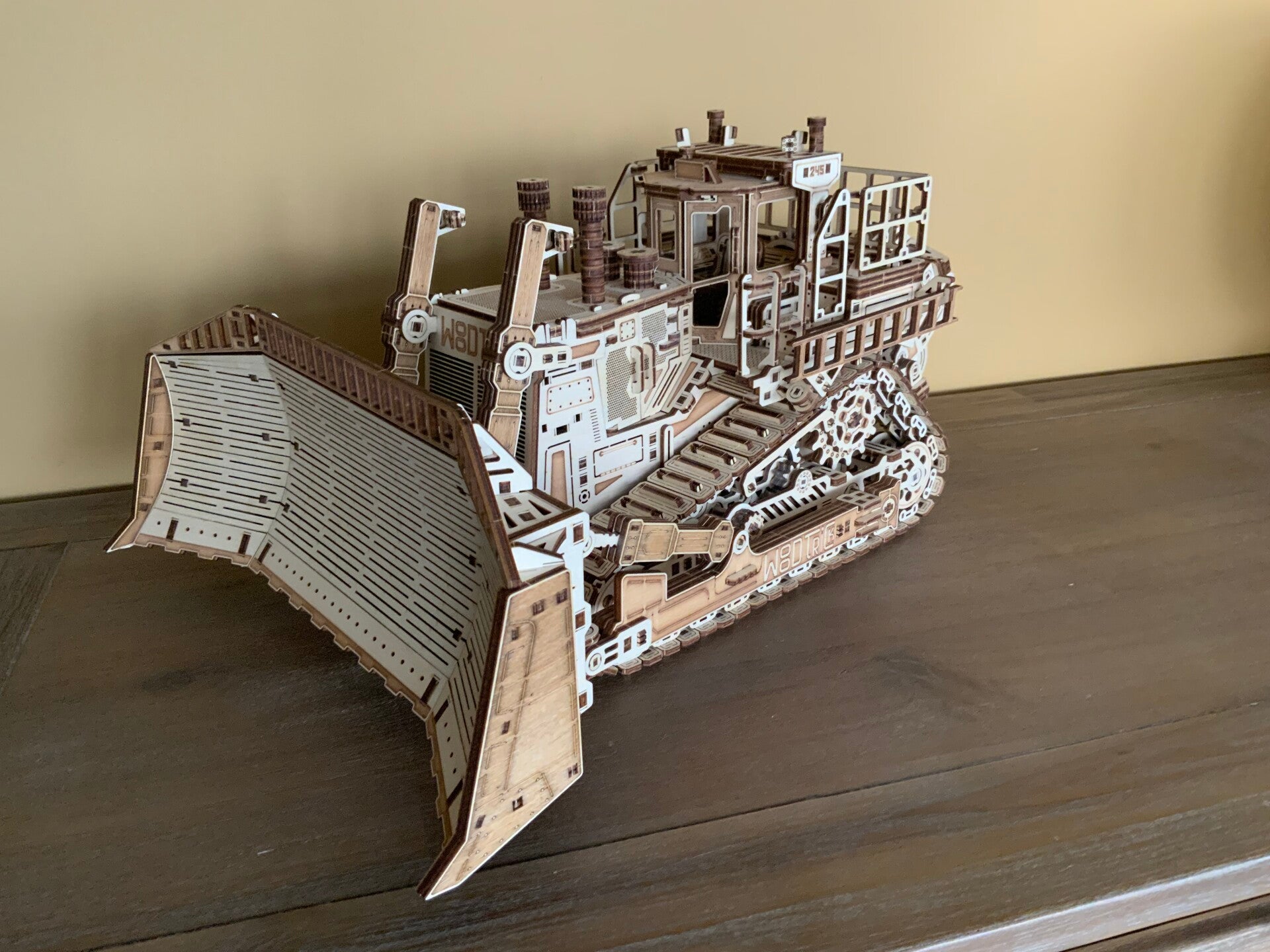

Afsluiting – Bouwfase 5 afgerond
Fase 5 markeert het einde van de bouw: de WoodTrick Terrain Titan staat volledig in elkaar. De tandwielen draaien, de armen bewegen, en het voorblad reageert op de bediening. Het model is niet alleen een visueel hoogstandje, maar ook een mechanisch kunstwerk. Deze laatste fase vroeg om geduld, precisie en aandacht voor detail — maar het resultaat is een Titan die trots mag pronken. Bedankt voor het meebouwen, en wie weet… tot het volgende project!
