🧱 Terrain Titan Caterpillar D9 – Bouwverslag
⚙️ Bouwfase 4 – Pagina 31 t/m 40
Introductie
In bouwfase 4 (pagina 31 t/m 40) krijgt de Terrain Titan zijn karakteristieke uitstraling. Het dak, de cabine, de zijpanelen en diverse mechanische modules worden toegevoegd, waardoor het model visueel én technisch steeds indrukwekkender wordt.
Deze fase vraagt om geduld, precisie en aandacht voor detail — van het uitlijnen van cilinders tot het correct plaatsen van

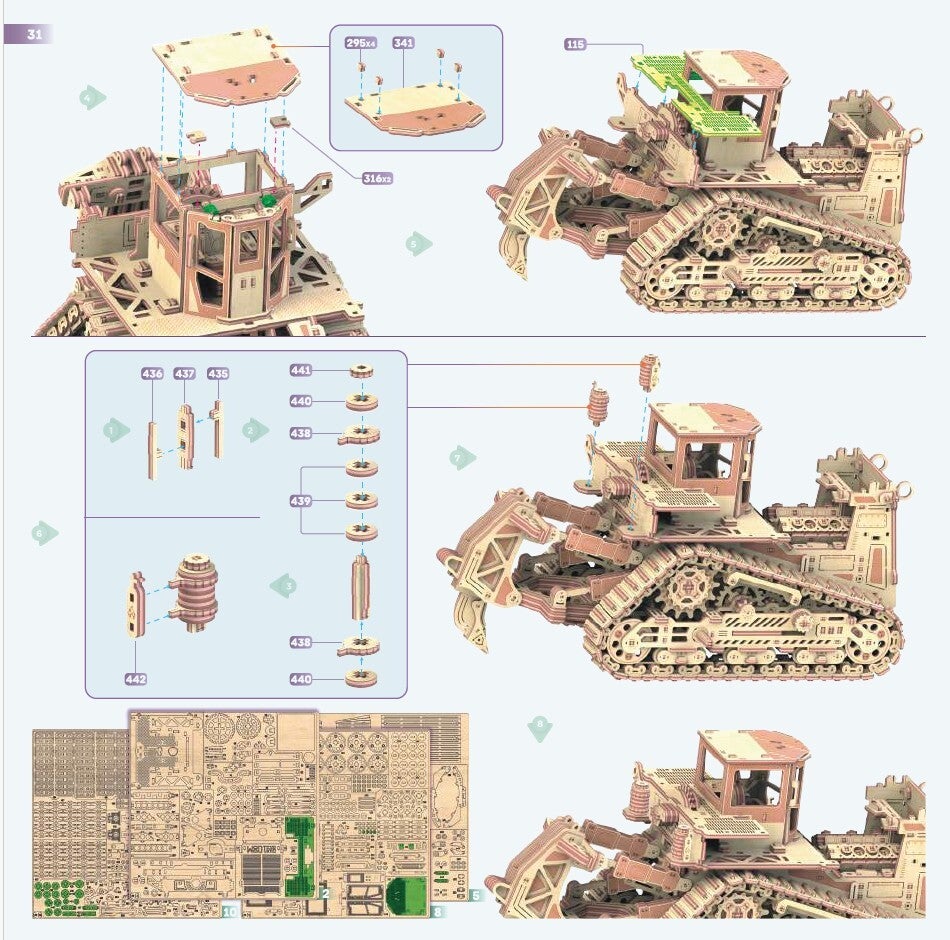

📘 Pagina 31 – Dakconstructie en rooster
Het dak van de cabine wordt geplaatst, samen met het groene rooster (onderdeel 115). De montage gebeurt met onderdelen 295x, 341 en 316x2.
Tip van de bouwtafel: Zorg dat het rooster goed vlak ligt — dat voorkomt spanning op het dak.
Let op: De dakdelen klikken strak, dus werk met beleid om splijten te voorkomen.
📘 Pagina 32 – Cilinderopbouw
Een cilindervormige module wordt opgebouwd uit meerdere ringen en schijven (436 t/m 442). Deze vormt een visueel en mechanisch opvallend onderdeel van het model.
Tip van de bouwtafel: Bouw de cilinder op een vlakke ondergrond — dat houdt hem recht.
Let op: De volgorde van de ringen is cruciaal voor de juiste werking.

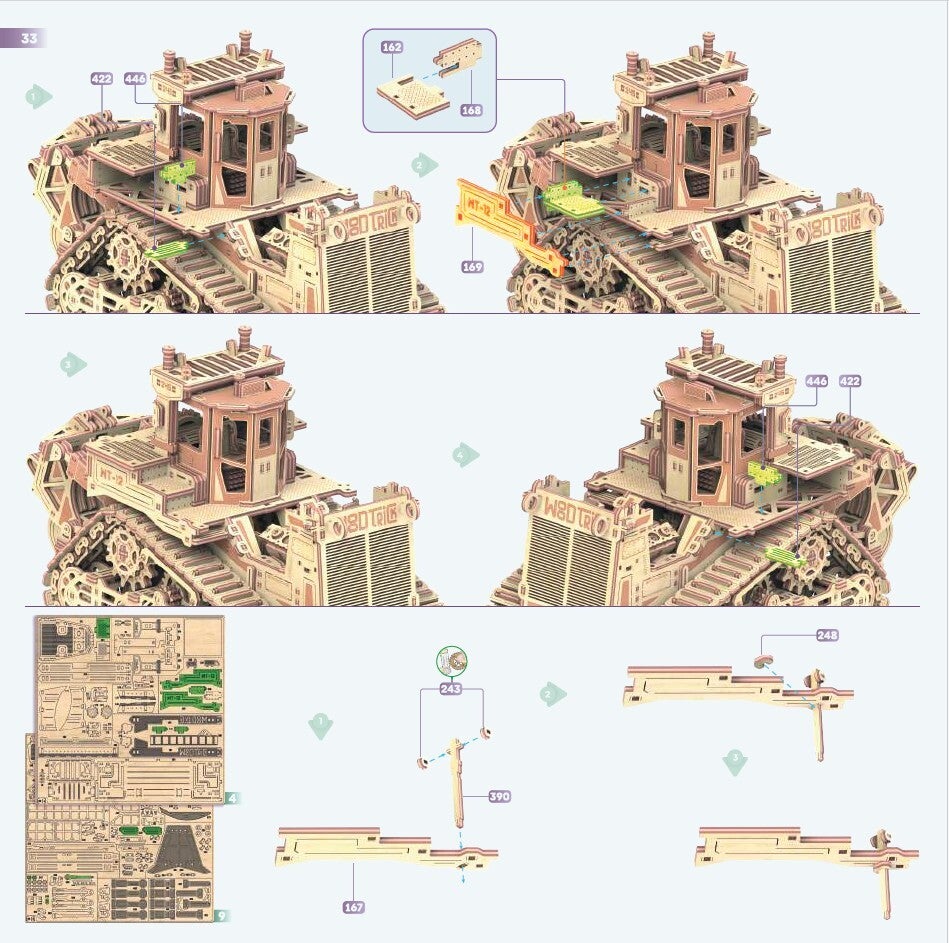

📘 Pagina 33 – Cabineversteviging en platformdetails
Onderdelen zoals 162, 168, 169 en 422 worden toegevoegd aan de cabine en het platform. Ook worden kleine mechanische details aangebracht.
Tip van de bouwtafel: Werk van binnen naar buiten — dat voorkomt dat je onderdelen in de weg zitten.
Let op: Let goed op de oriëntatie van de onderdelen, vooral bij 446 en 444.

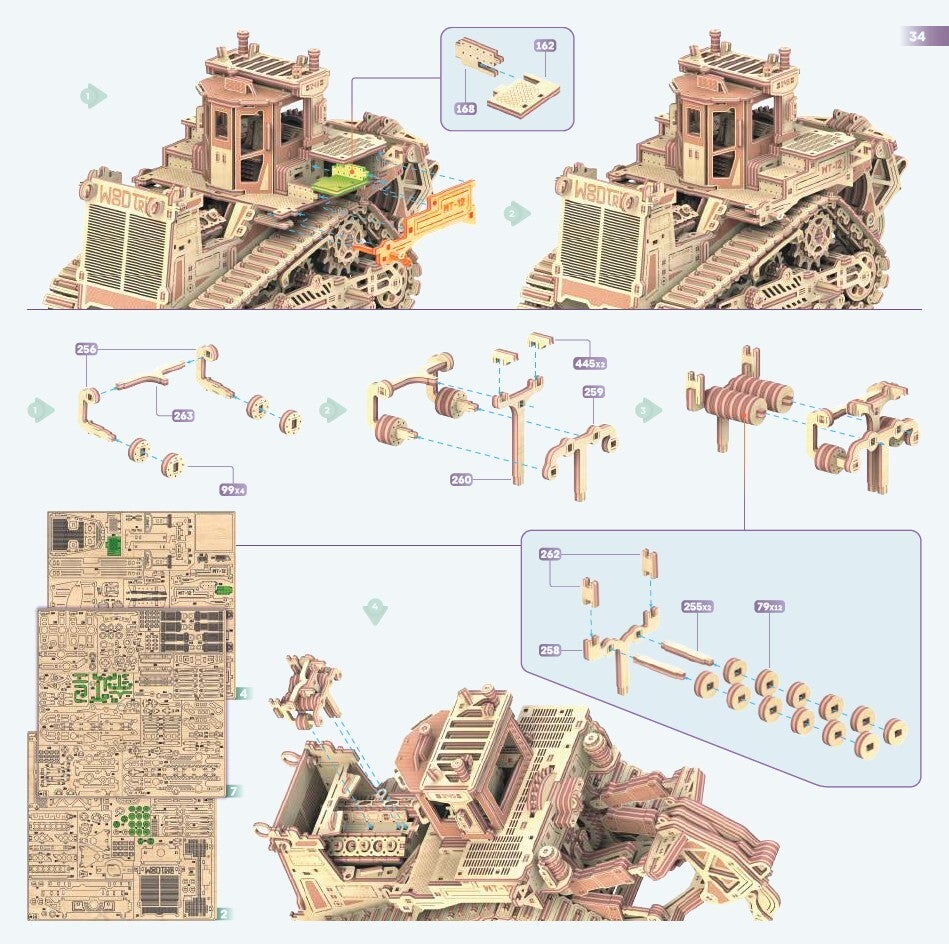

📘 Pagina 34 – Krukas en zijpanelen
Een complexe krukasconstructie wordt opgebouwd met onderdelen als 243, 256, 260 en 445x. Deze wordt geïntegreerd in het zijpaneel van het model.
Tip van de bouwtafel: Test de draaibeweging vóór montage — hij moet soepel lopen.
Let op: De krukas moet exact uitgelijnd zijn, anders blokkeert hij later.

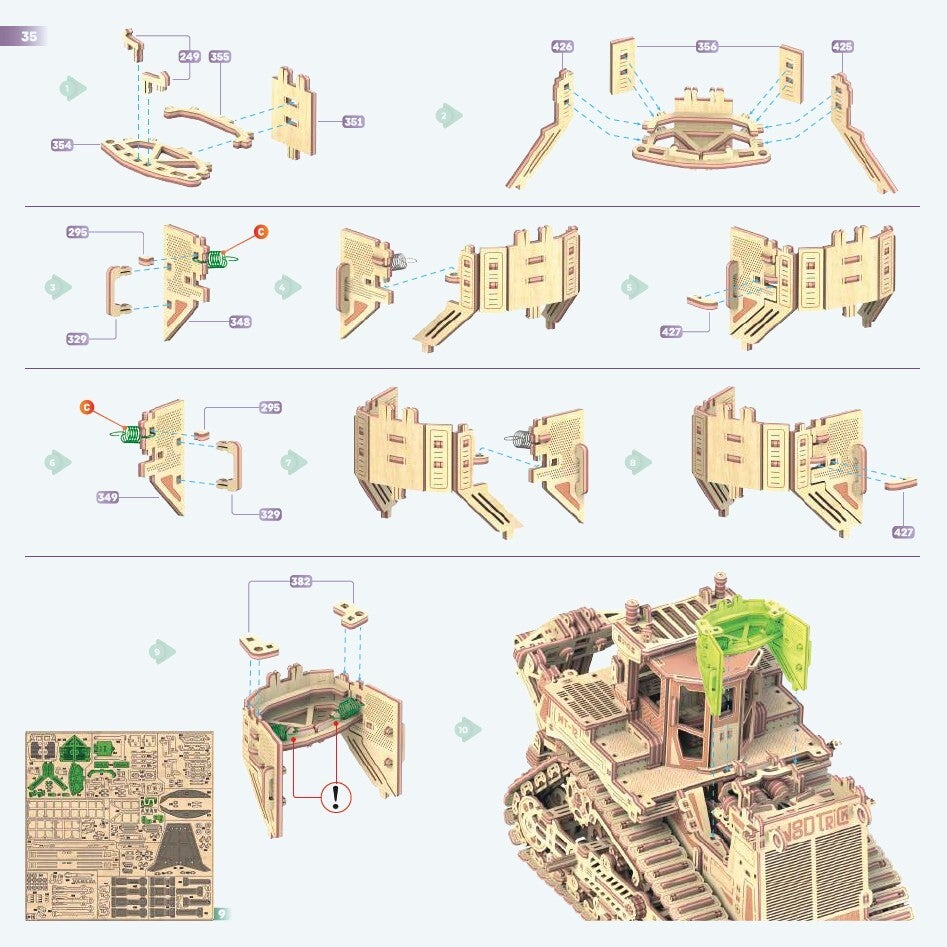

📘 Pagina 35 – Cabineframe en afwerking
Het cabineframe wordt verder opgebouwd met onderdelen 249, 354, 351 en 426. Ook worden decoratieve elementen zoals 548 en 427 toegevoegd.
Tip van de bouwtafel: Werk symmetrisch — dat houdt het frame stabiel.
Let op: Sommige onderdelen zijn visueel gelijk maar functioneel verschillend (zoals 349 en 427).

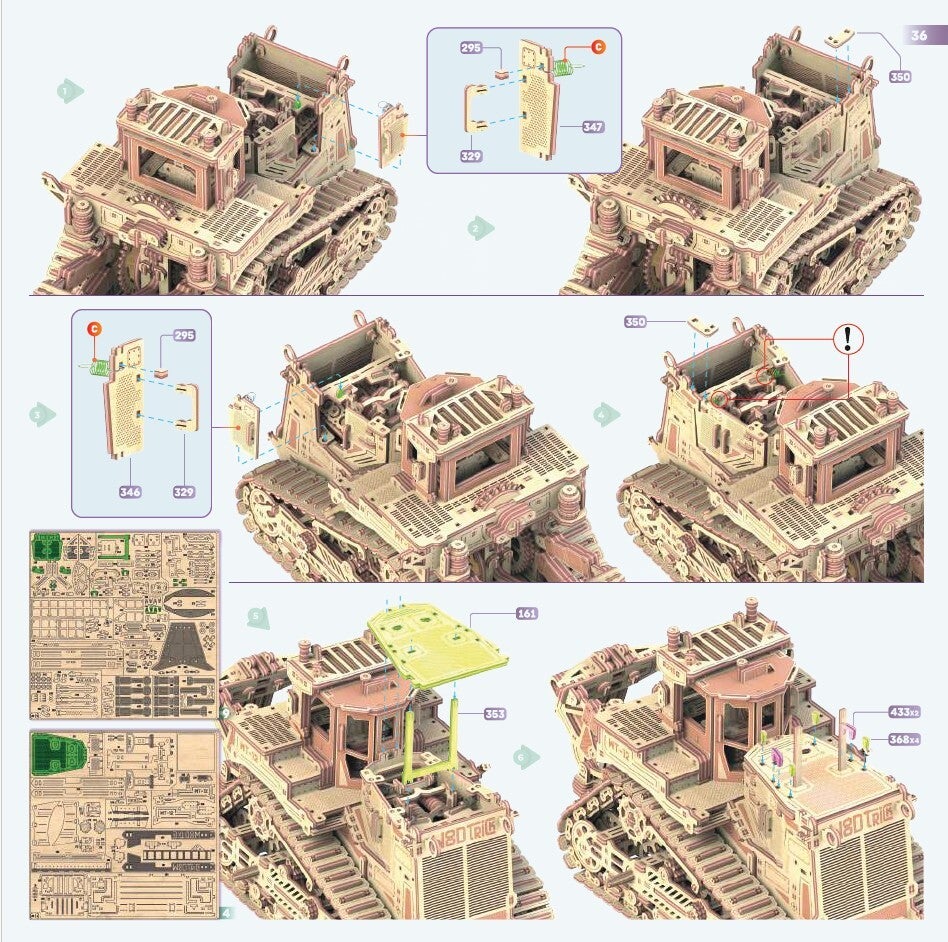

📘 Pagina 36 – Zijwand en raampanelen
De zijwand van de cabine wordt geplaatst met onderdelen 295, 329, 346 en 347. Ook worden de raampanelen en decoratieve strips toegevoegd.
Tip van de bouwtafel: Druk panelen gelijkmatig aan — dat voorkomt kromtrekken.
Let op: De volgorde van montage is belangrijk voor een nette aansluiting.

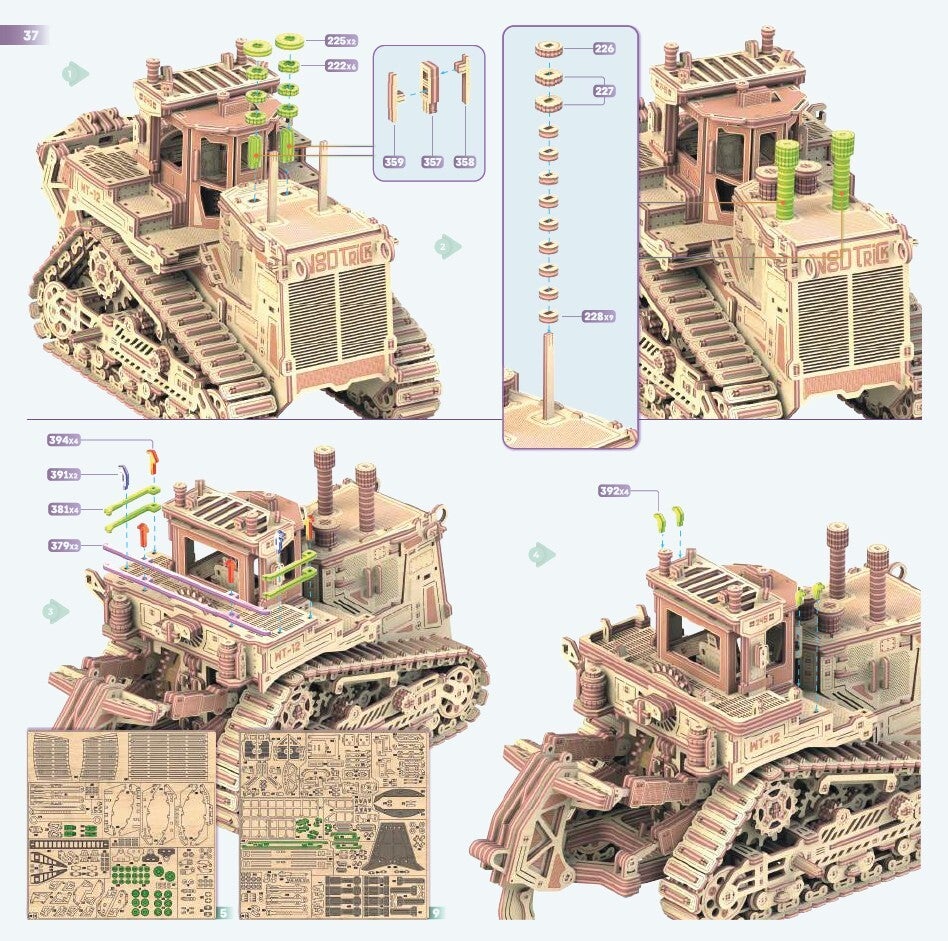

📘 Pagina 37 – Cilinderstapel en zijconstructie
Een verticale cilinderstapel wordt opgebouwd met onderdelen 226 t/m 228x9. Deze wordt bevestigd aan de zijkant van het model, samen met diverse verbindingsstukken.
Tip van de bouwtafel: Gebruik een hulpstuk om de cilinders recht te houden tijdens montage.
Let op: De stapeling moet exact kloppen — anders past hij niet in het frame.

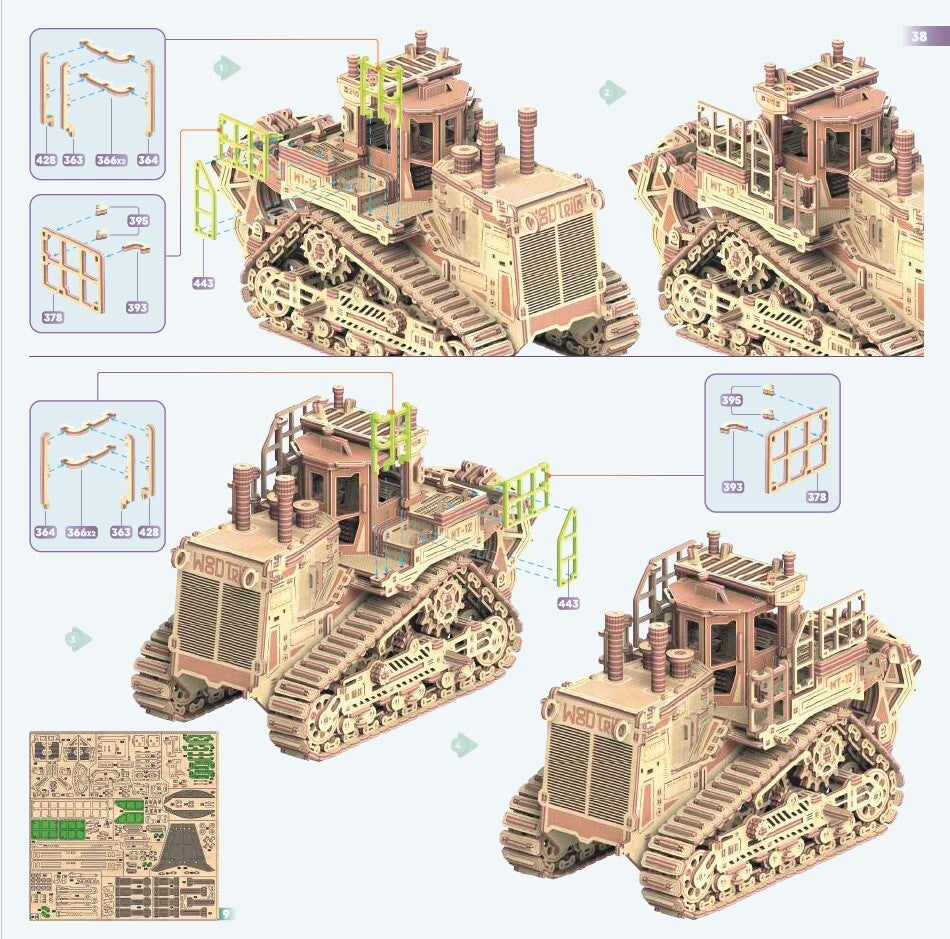

📘 Pagina 38 – Cabinepanelen en zijversteviging
De cabine wordt verder afgewerkt met panelen en verstevigingen. Onderdelen als 428, 366x3 en 578 zorgen voor een robuuste uitstraling.
Tip van de bouwtafel: Controleer of alle panelen vlak aansluiten — dat voorkomt rammelen.
Let op: Sommige onderdelen zijn gespiegeld — let goed op de richting.

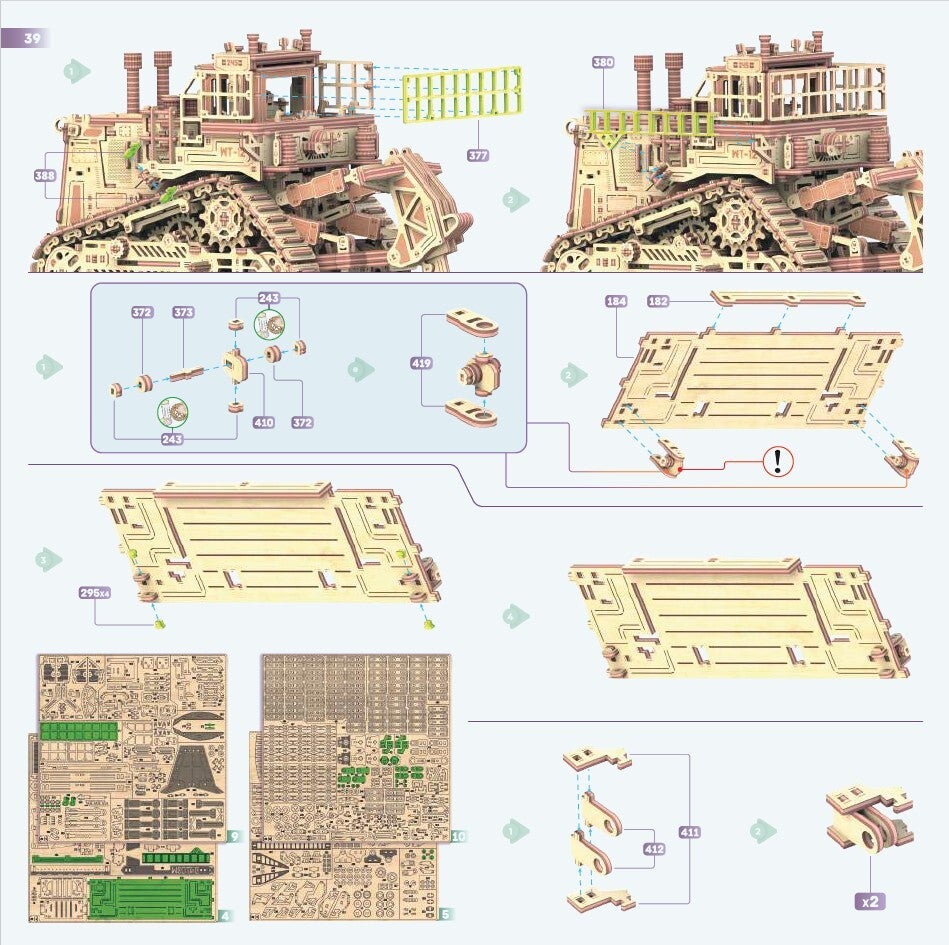

📘 Pagina 39 – Railing en mechaniek
Een groene railing wordt geplaatst op de cabine (onderdeel 380), samen met mechanische onderdelen zoals 243, 410 en 419.
Tip van de bouwtafel: Monteer de railing pas als de onderbouw stevig zit.
Let op: De mechaniek moet vrij kunnen bewegen — test dit vóór je verder bouwt.
📘 Pagina 40 – Eindmodule en afwerking
De laatste onderdelen van deze fase worden geplaatst: decoratieve elementen, verbindingsstukken en een eindmodule met onderdelen 194 t/m 214x3.
Tip van de bouwtafel: Neem de tijd voor deze stap — het is de visuele afronding van een complexe fase.
Let op: Controleer of alle onderdelen goed vastzitten — dit is de basis voor de volgende fase.
✅ Fase 4 voltooid
Met het voltooien van fase 4 staat de Terrain Titan stevig in zijn vorm. De cabine is compleet, de zijconstructies zijn geplaatst en de mechaniek begint zichtbaar te worden. Deze fase was intensief, maar het resultaat is een model dat kracht en finesse uitstraalt. In fase 5 gaan we richting de afronding: de laatste onderdelen, de testmomenten en de finale afwerking. Het einde komt in zicht — en het wordt spectaculair.
