🧱 Terrain Titan Caterpillar D9 – Bouwverslag
⚙️ Bouwfase 3 – Pagina 21 t/m 30
Introductie Bouwfase 3 van de WoodTrick Terrain Titan
In bouwfase 3 van de WoodTrick Terrain Titan (pagina 21 t/m 30) begint het model echt tot leven te komen. De grote tandwielmodules, de eerste trackconstructies en de opbouw van de bovenstructuur zorgen ervoor dat de Titan zijn herkenbare vorm krijgt. Deze fase draait om precisie, geduld en het zorgvuldig uitlijnen van bewegende onderdelen. Op deze pagina neem ik je stap voor stap mee door alle onderdelen van fase 3, ondersteund met foto’s, uitleg en praktische tips uit mijn eigen bouwervaring.

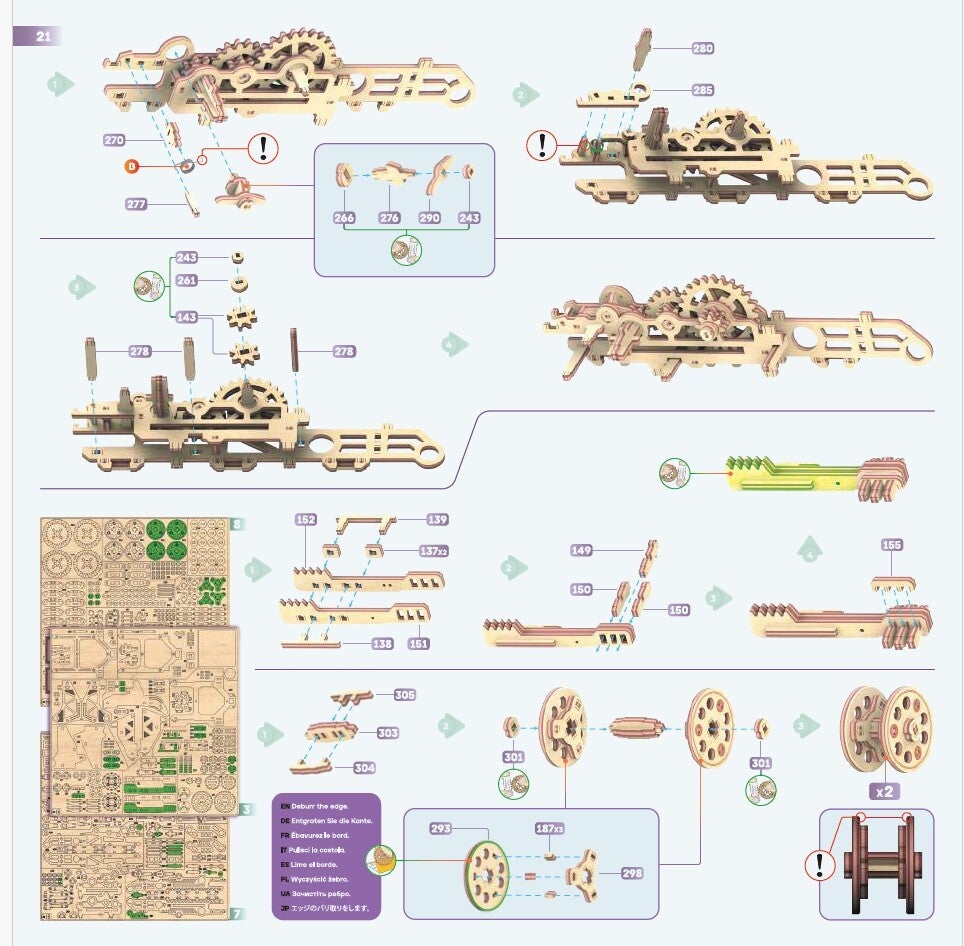

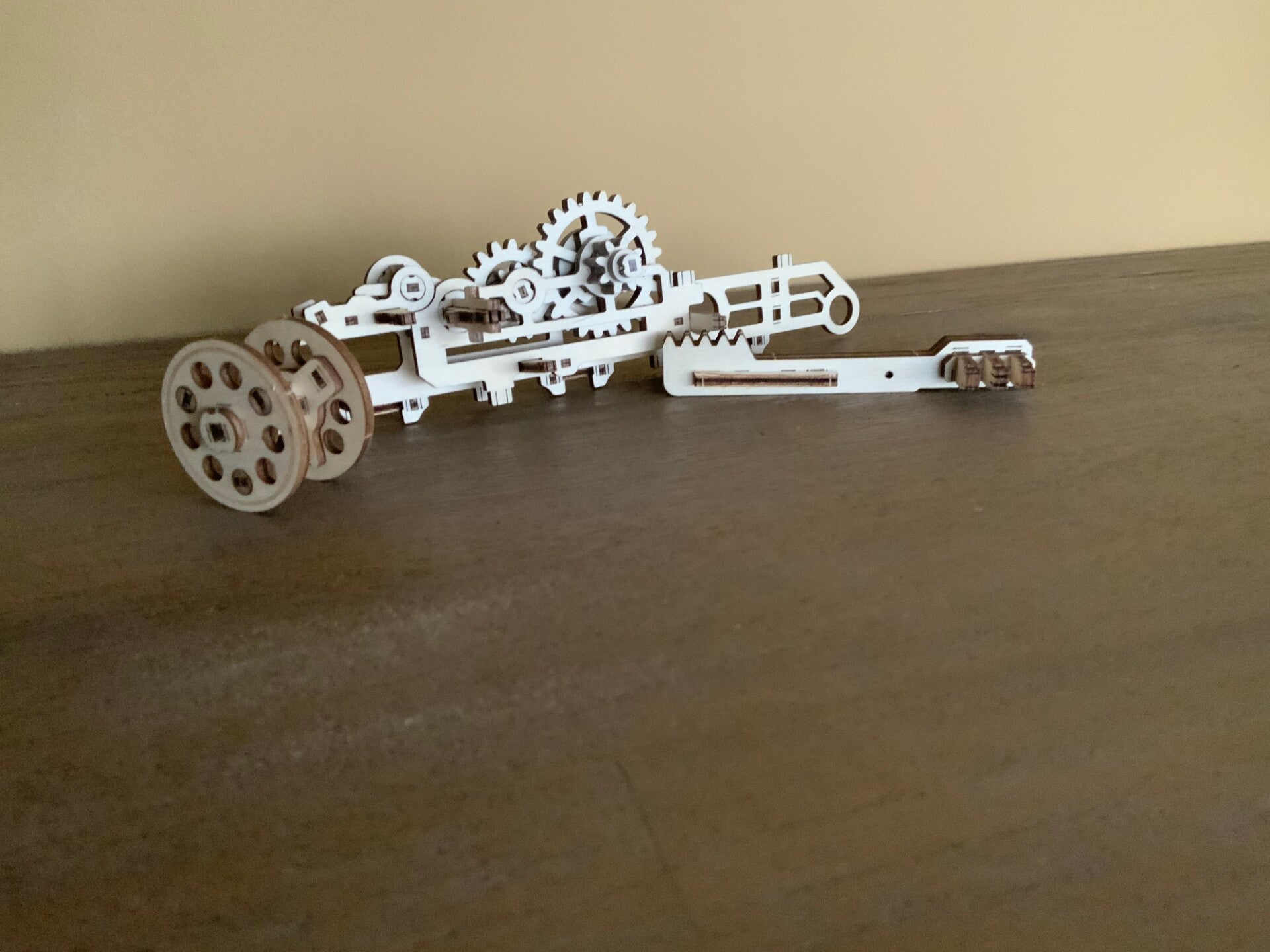

📘 Pagina 21 – Tandwielverdeling en asgeleiding
De tandwielen worden verder uitgebreid met onderdelen als 270, 277, 243 en 261. De asgeleiding wordt verstevigd en de eerste grote overbrenging komt tot leven.
Tip van de bouwtafel: Controleer of alle assen soepel draaien vóór je verder bouwt.
Let op: Verwijder bramen van de onderdelen — dat voorkomt blokkades.

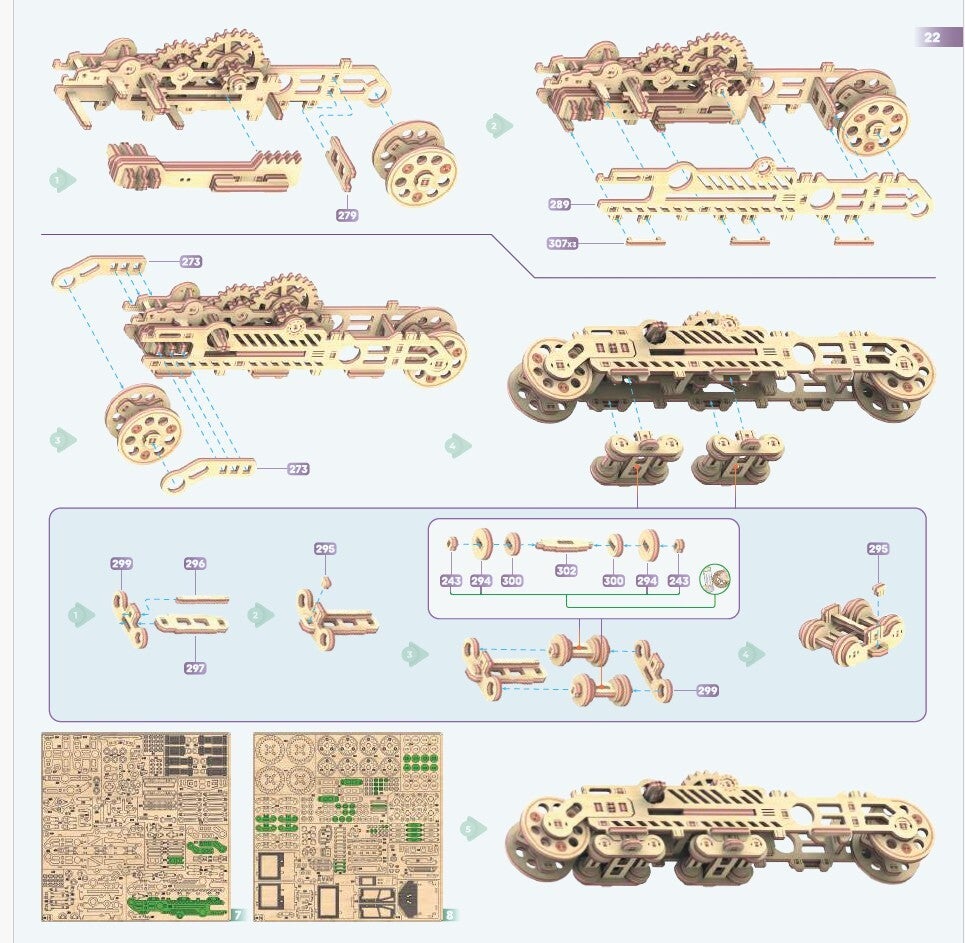

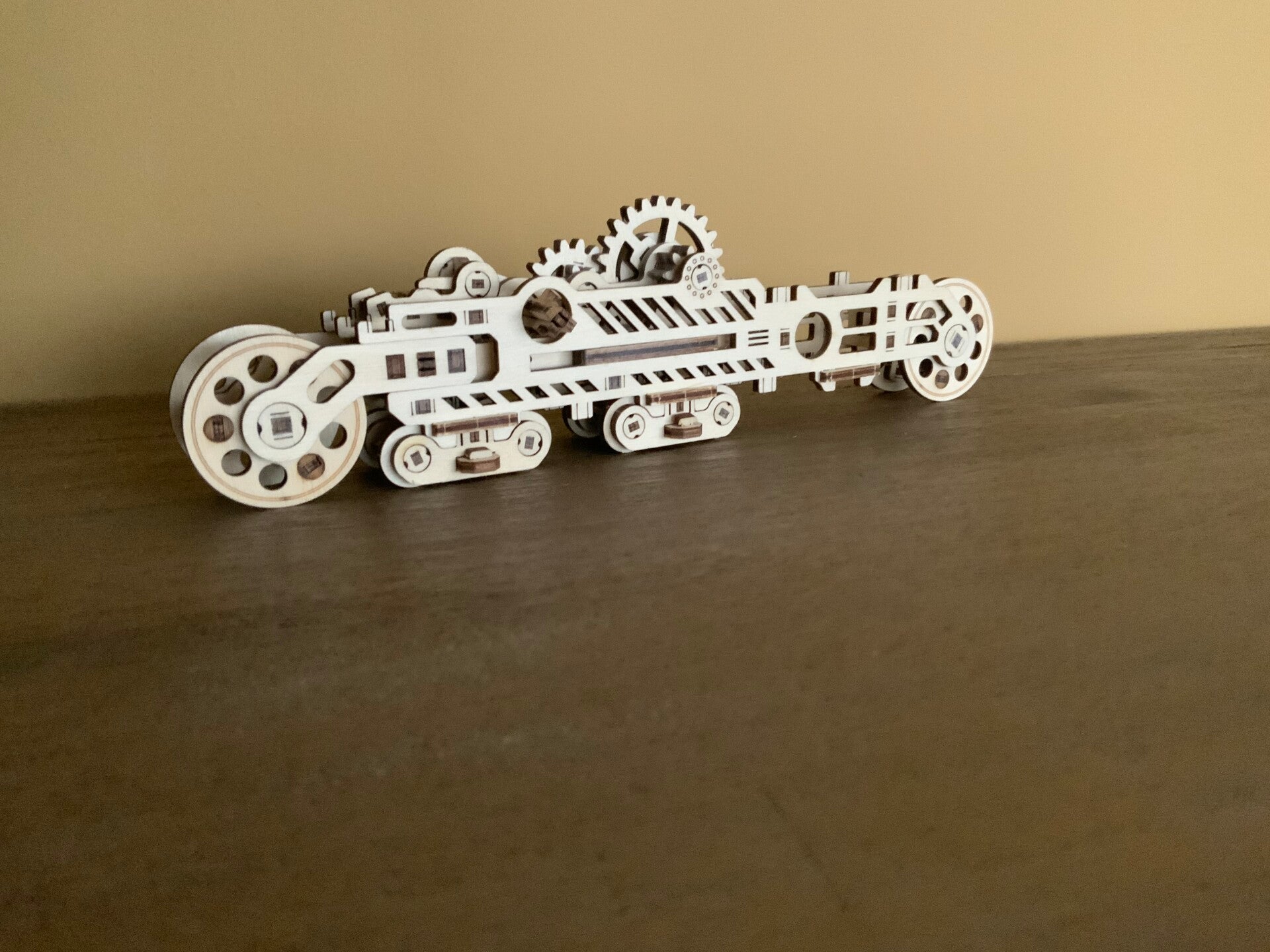

📘 Pagina 22 – Wielconstructie en frame-uitbreiding
De wielen worden opgebouwd met onderdelen 273, 279, 289 en 294. Het frame krijgt extra panelen voor stabiliteit.
Tip van de bouwtafel: Monteer de wielen pas als de assen goed uitgelijnd zijn.
Let op: Let op de volgorde van montage — sommige onderdelen moeten eerst vastklikken.

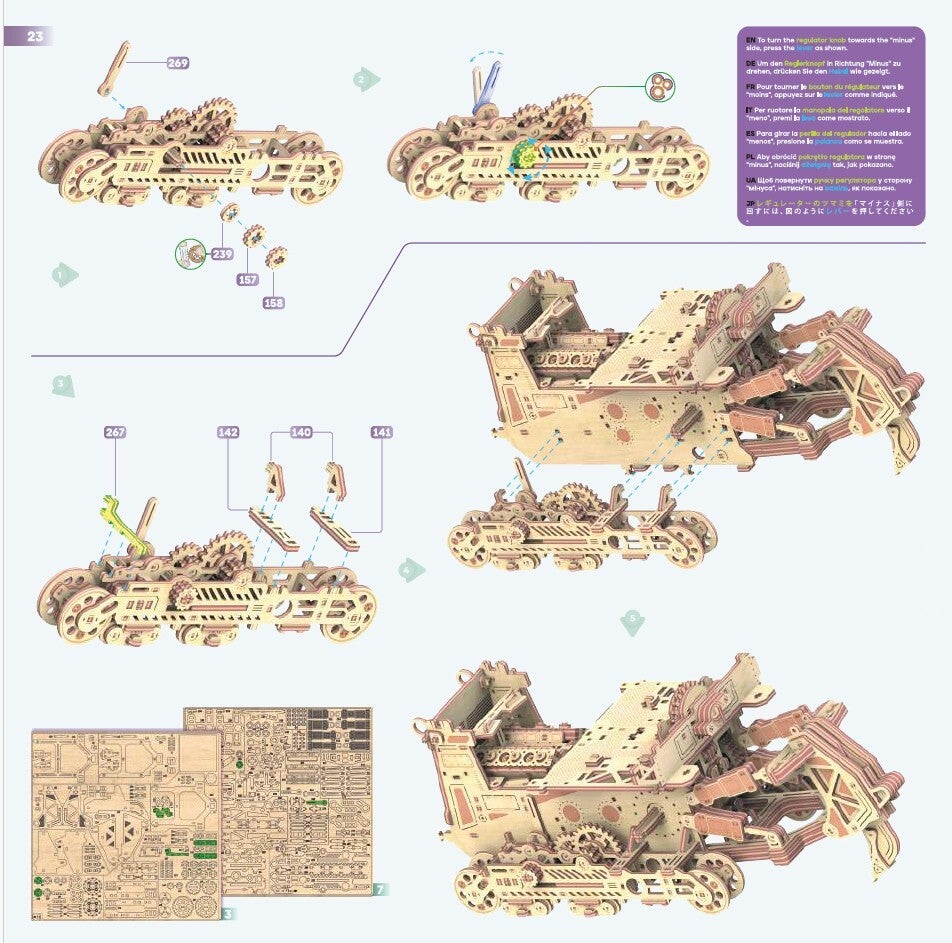

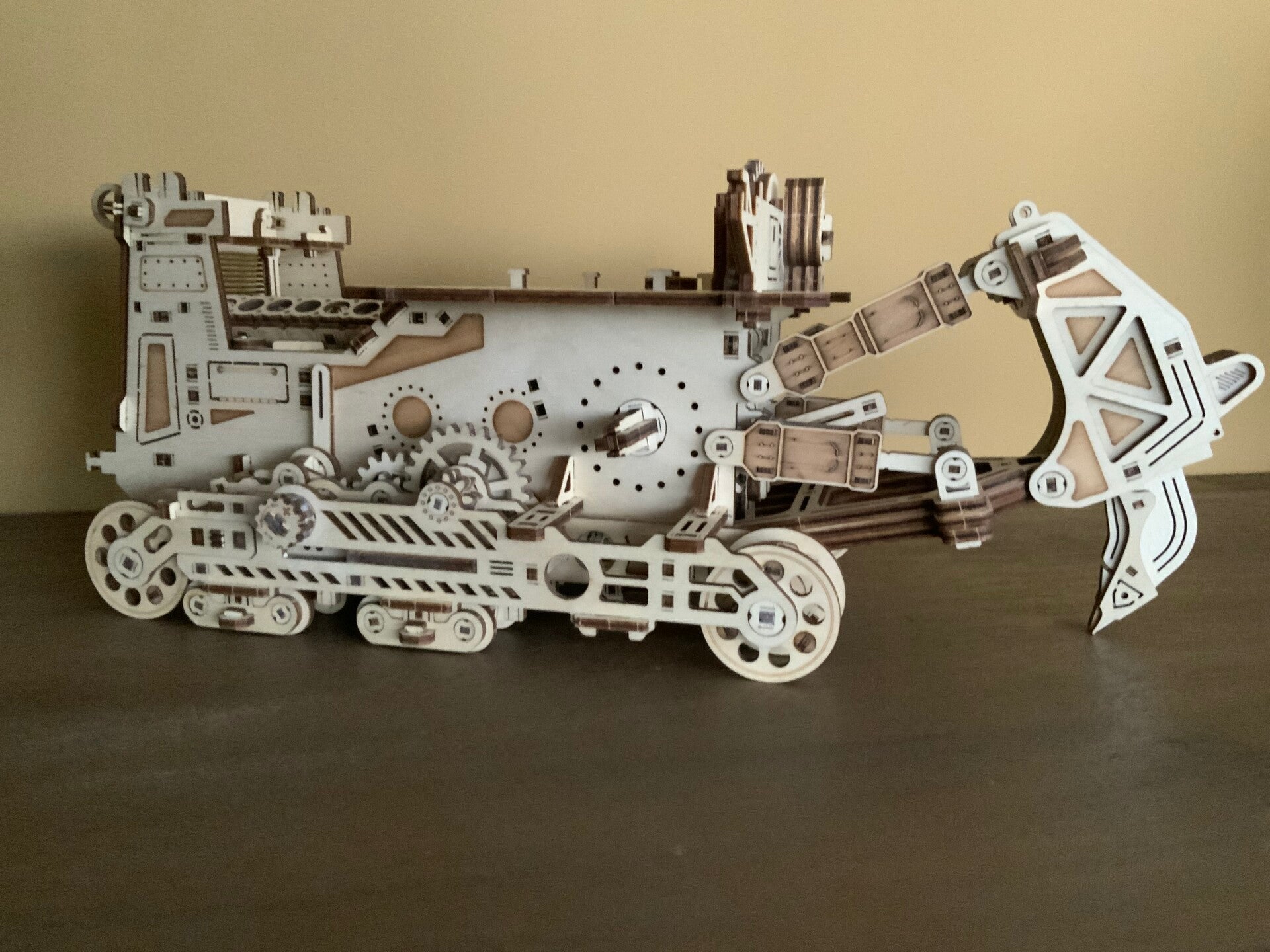

📘 Pagina 23 – Regulator en snelheidsknop
De regulator wordt gemonteerd met onderdelen 269, 239, 157 en 158. De snelheidsknop wordt toegevoegd en kan richting “minus” draaien om de snelheid te verlagen.
Tip van de bouwtafel: Test de knopbeweging handmatig — hij moet soepel en gecontroleerd draaien.
Let op: Gebruik voldoende druk bij het plaatsen van de tandwielen, maar voorkom splijten.

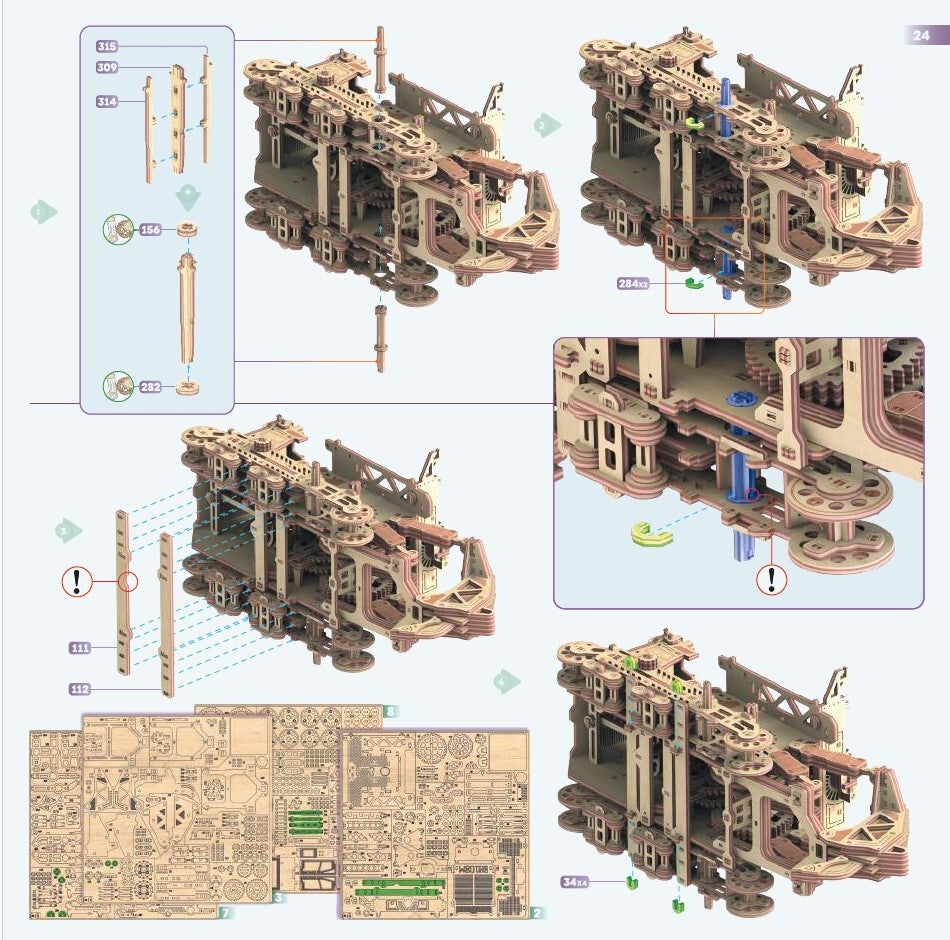

📘 Pagina 24 – Verticale stang en veerbevestiging
Een verticale stang wordt opgebouwd met onderdelen 315, 309, 314 en 156. De veer wordt bevestigd met een hulpstuk en moet goed verankerd zitten.
Tip van de bouwtafel: Gebruik een pincet voor de veerbevestiging — dat voorkomt schade.
Let op: Let op de richting van de veer — verkeerd geplaatst beïnvloedt het hele mechaniek.

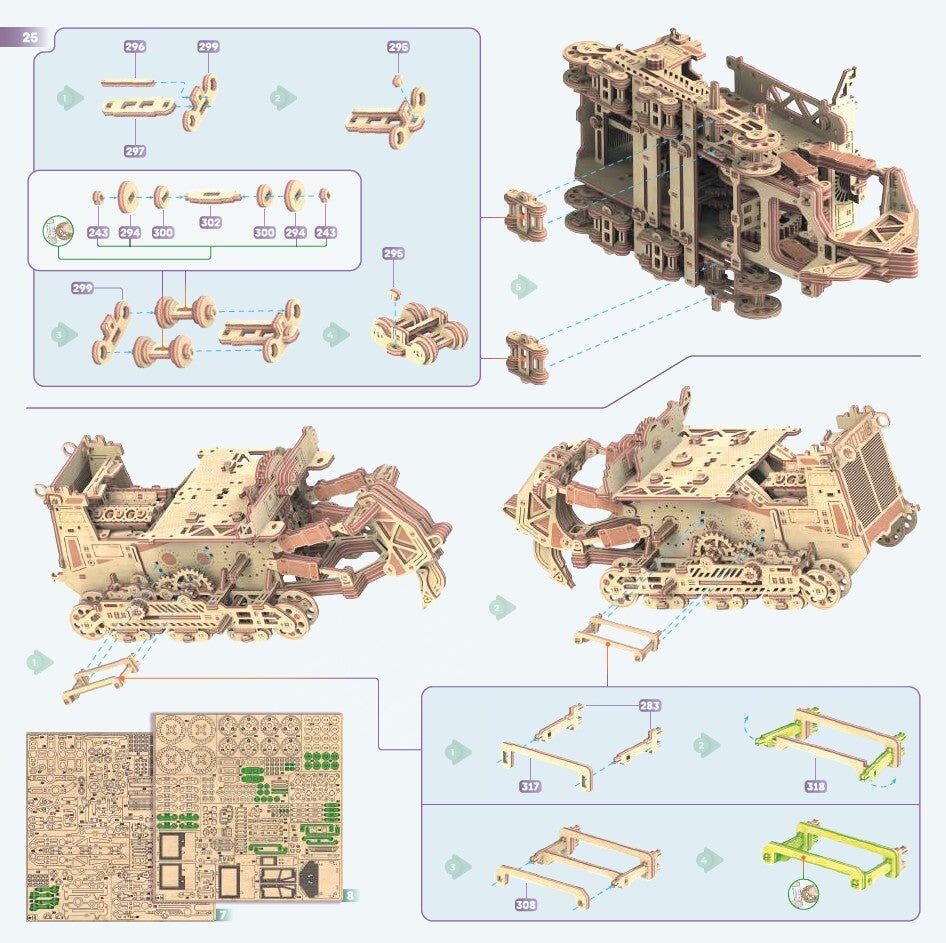

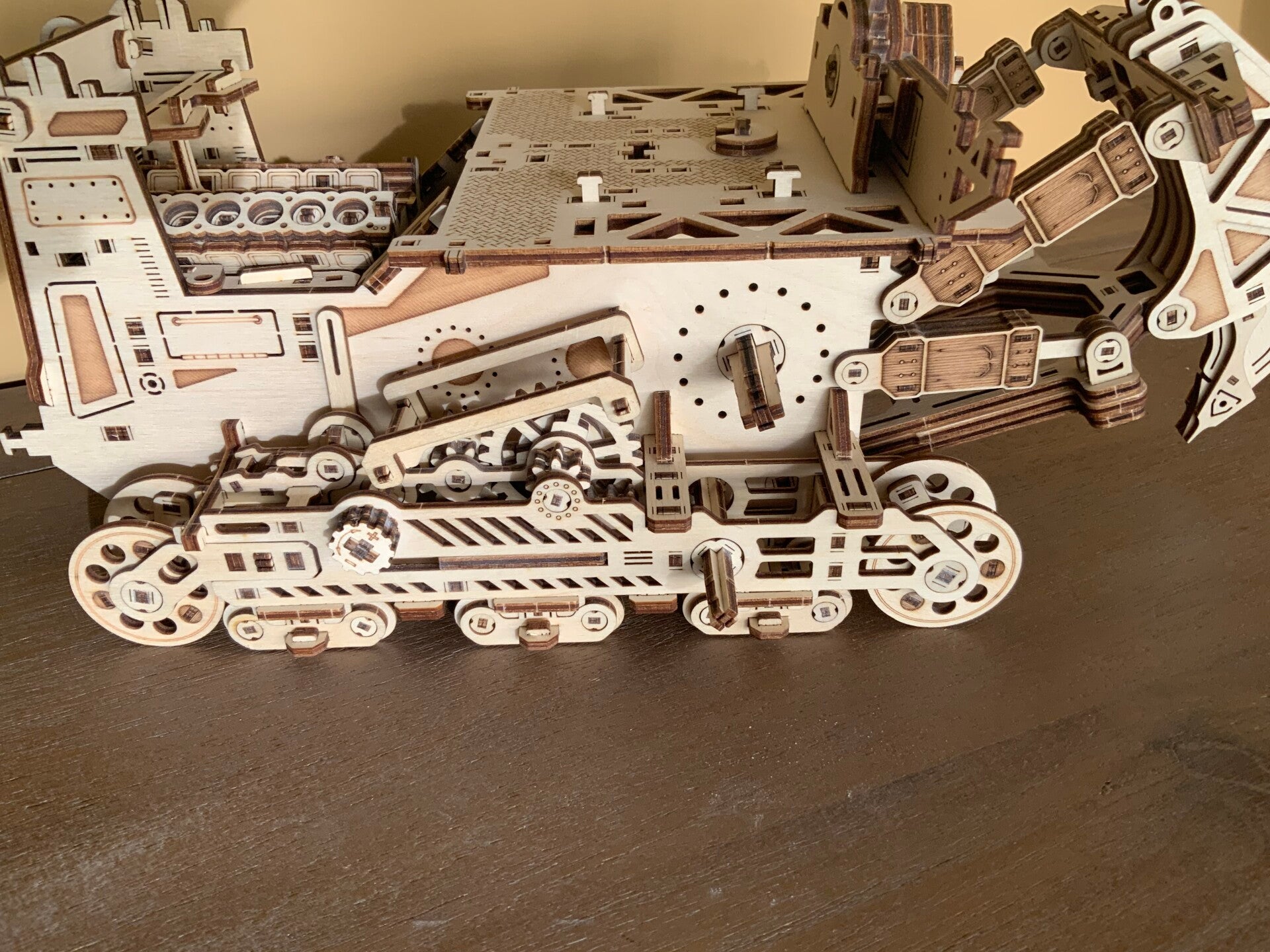

📘 Pagina 25 – Subassemblies en integratie
Kleine subassemblies worden gebouwd met onderdelen 296, 297, 243 en 294. Deze worden geïntegreerd in het hoofdframe.
Tip van de bouwtafel: Werk per subassembly en test elke module apart.
Let op: Sommige onderdelen lijken op elkaar — controleer de nummering goed.

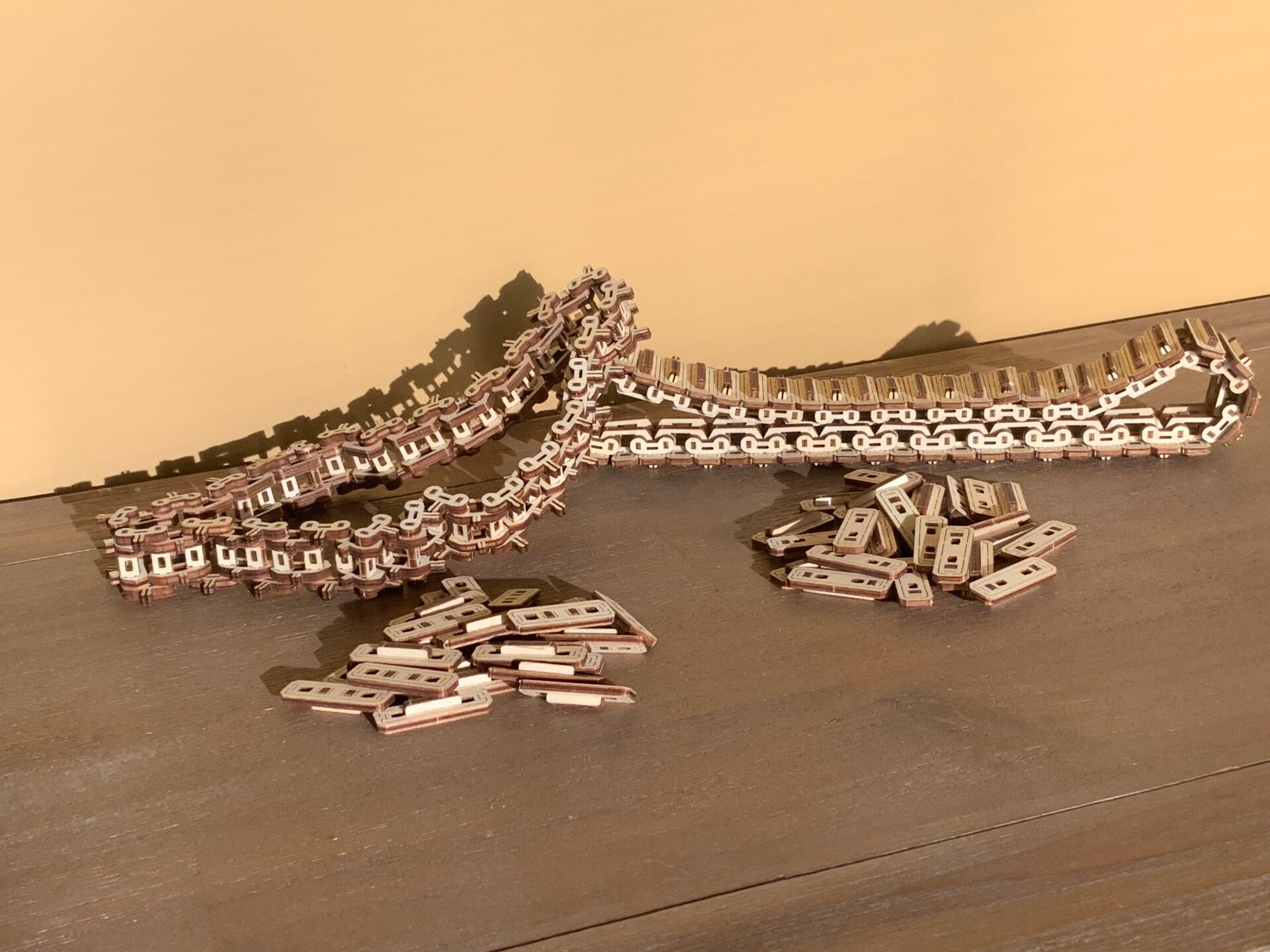

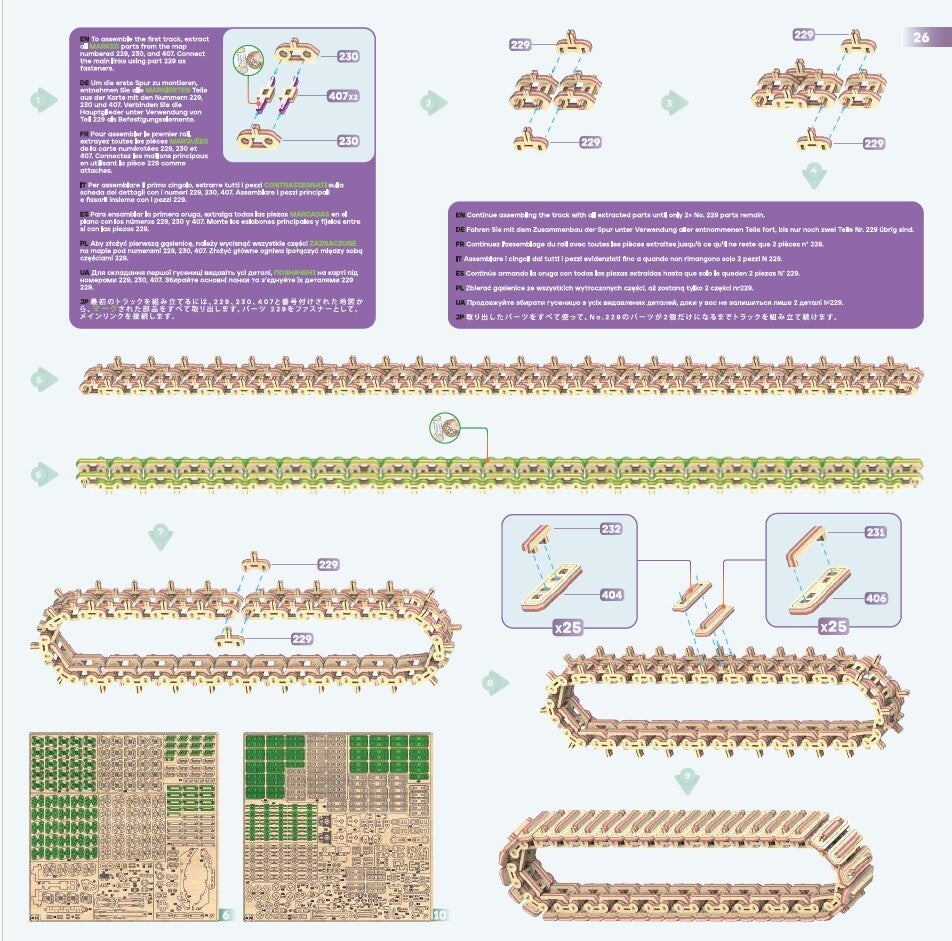

📘 Pagina 26 – Eerste trackconstructie
De eerste rupsband wordt opgebouwd uit tientallen kleine schakels. De onderdelen klikken strak in elkaar en vormen een soepele, flexibele band die later om de wielen wordt gelegd.
Tip van de bouwtafel: Bouw de track in kleine segmenten — dat werkt rustiger en voorkomt dat hij uit elkaar schiet.
Let op: De schakels moeten exact in elkaar vallen. Een kleine afwijking merk je later bij het draaien.

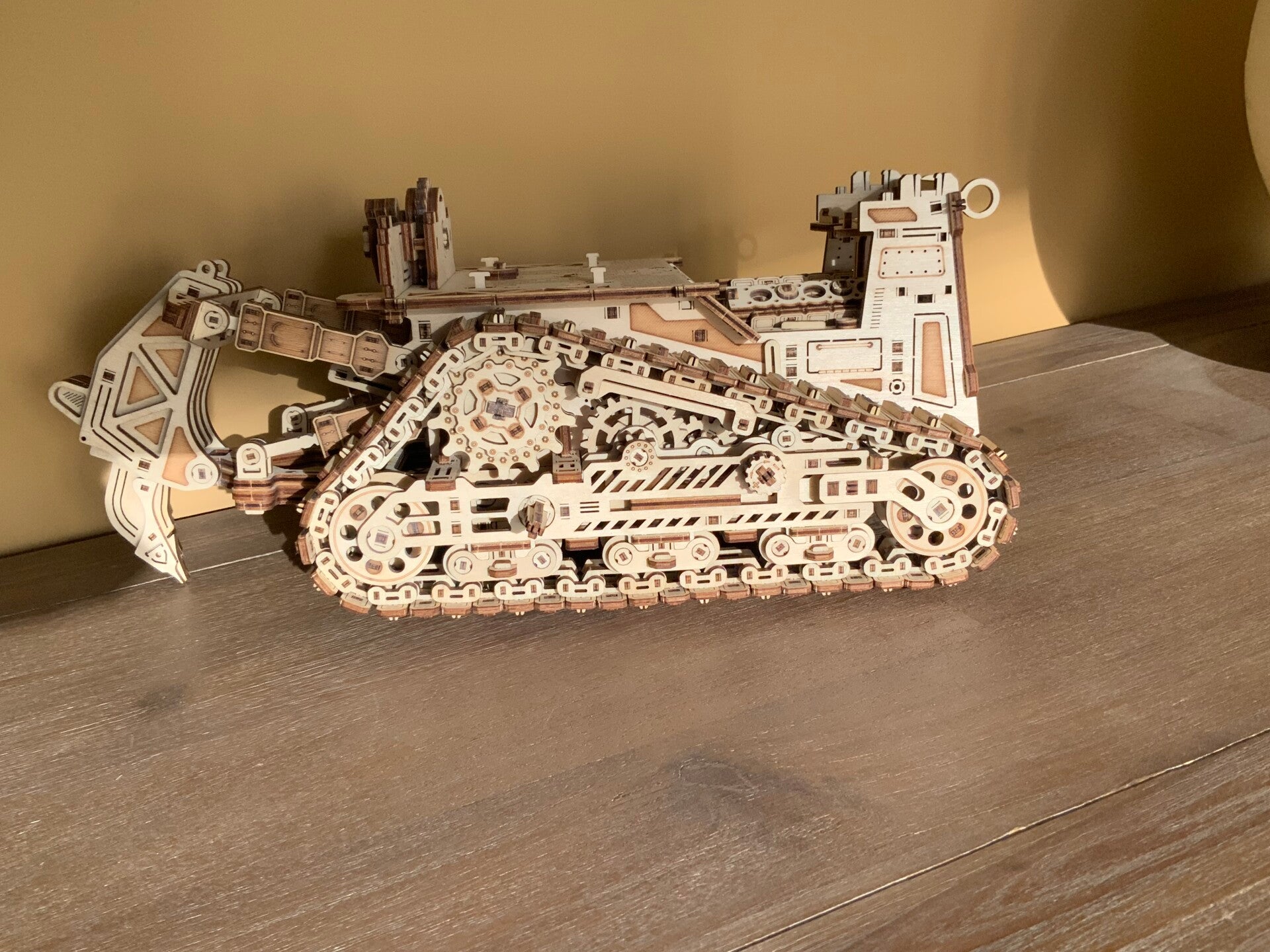

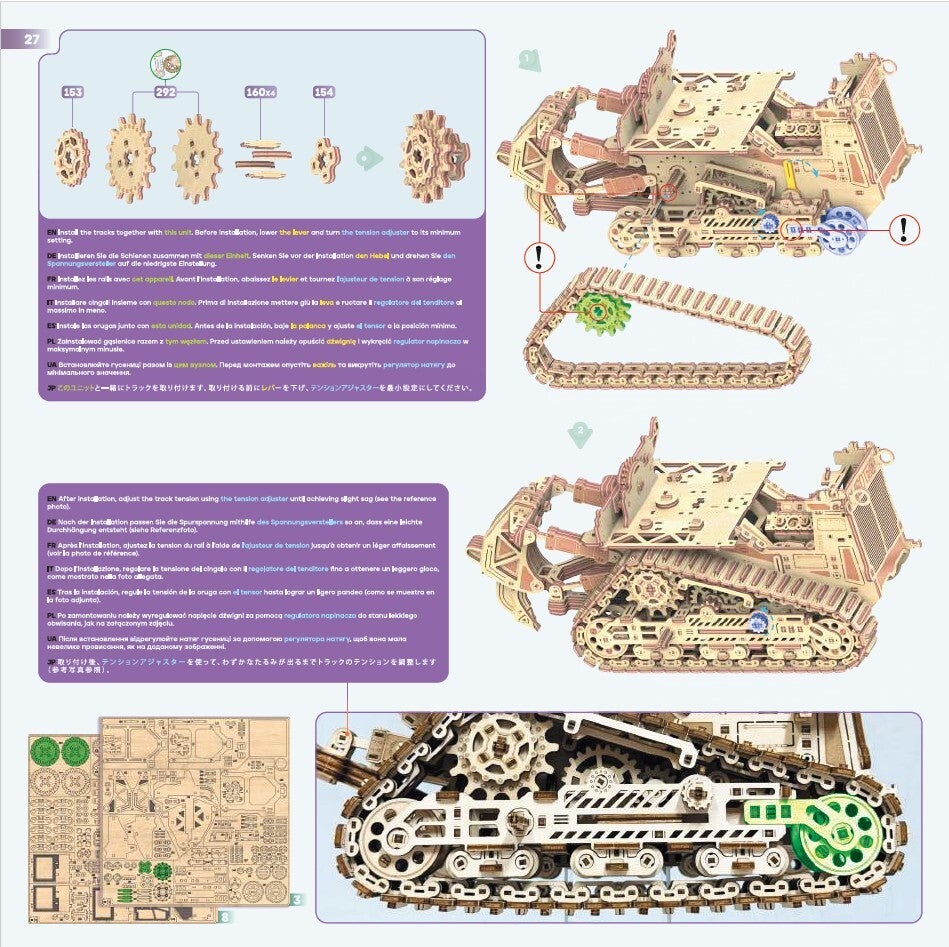

📘 Pagina 27 – Trackinstallatie en spanning
De rupsband wordt om de wielen gelegd en op spanning gebracht. De groene tandwielen zorgen voor de juiste geleiding en beweging.
Tip van de bouwtafel: Zet de spanning laag tijdens het plaatsen — daarna kun je hem rustig afstellen.
Let op: De band moet een lichte doorhang hebben. Te strak = blokkeren, te los = overslaan.

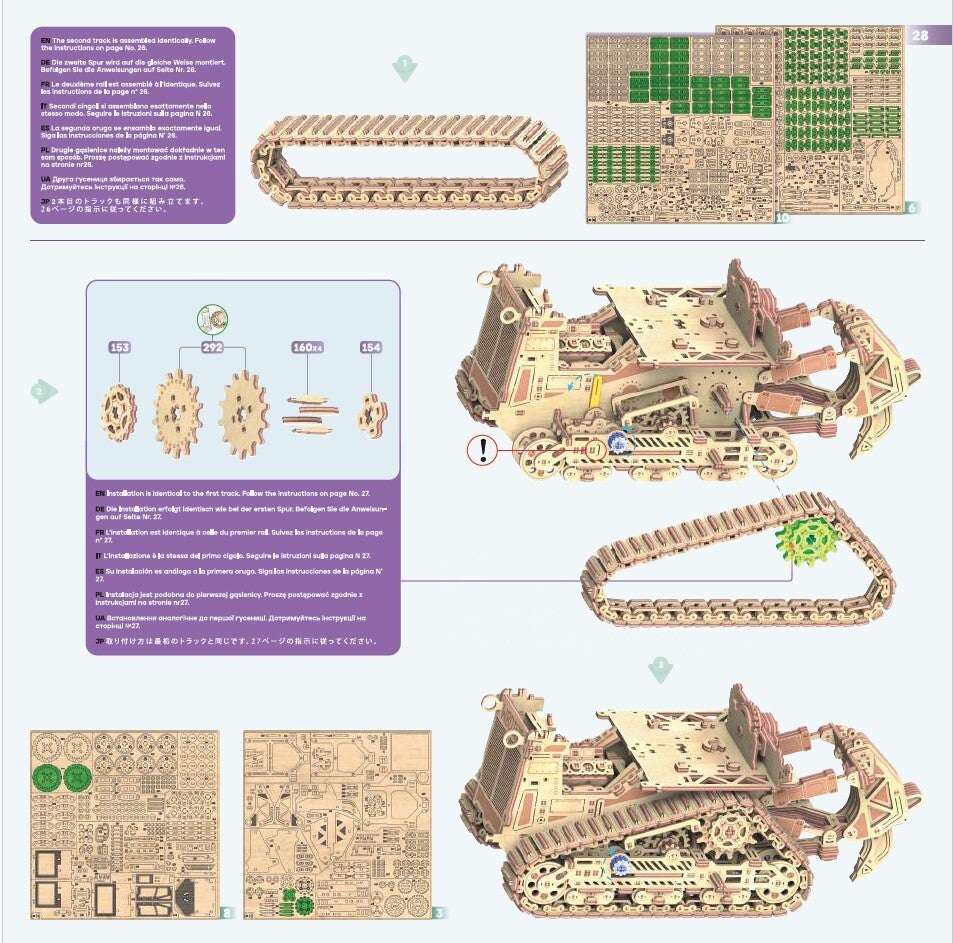

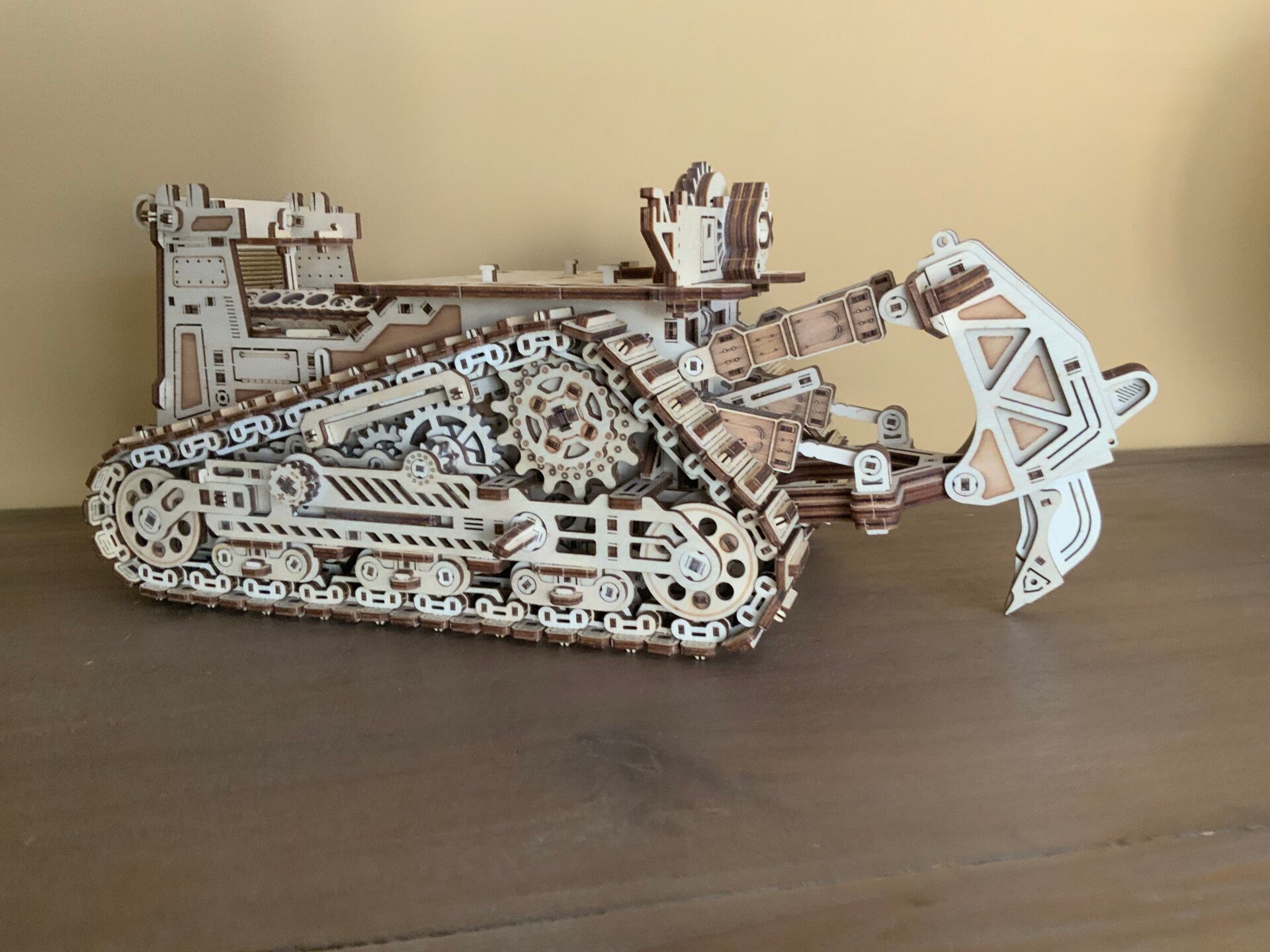

📘 Pagina 28 – Tweede trackconstructie
De tweede rupsband wordt identiek aan de eerste gebouwd. Dankzij de eerdere ervaring gaat dit meestal een stuk sneller.
Tip van de bouwtafel: Leg de onderdelen alvast per nummer klaar — dat versnelt het proces enorm.
Let op: Controleer of beide tracks even lang zijn voordat je ze monteert.

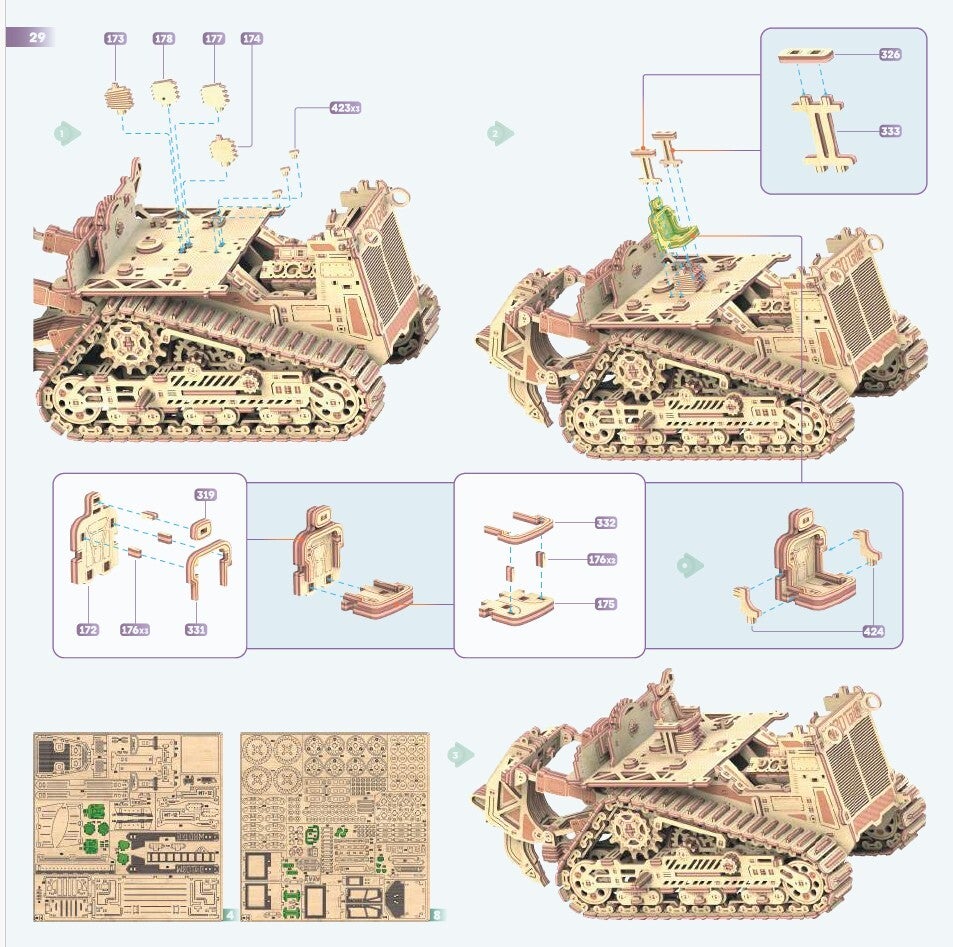

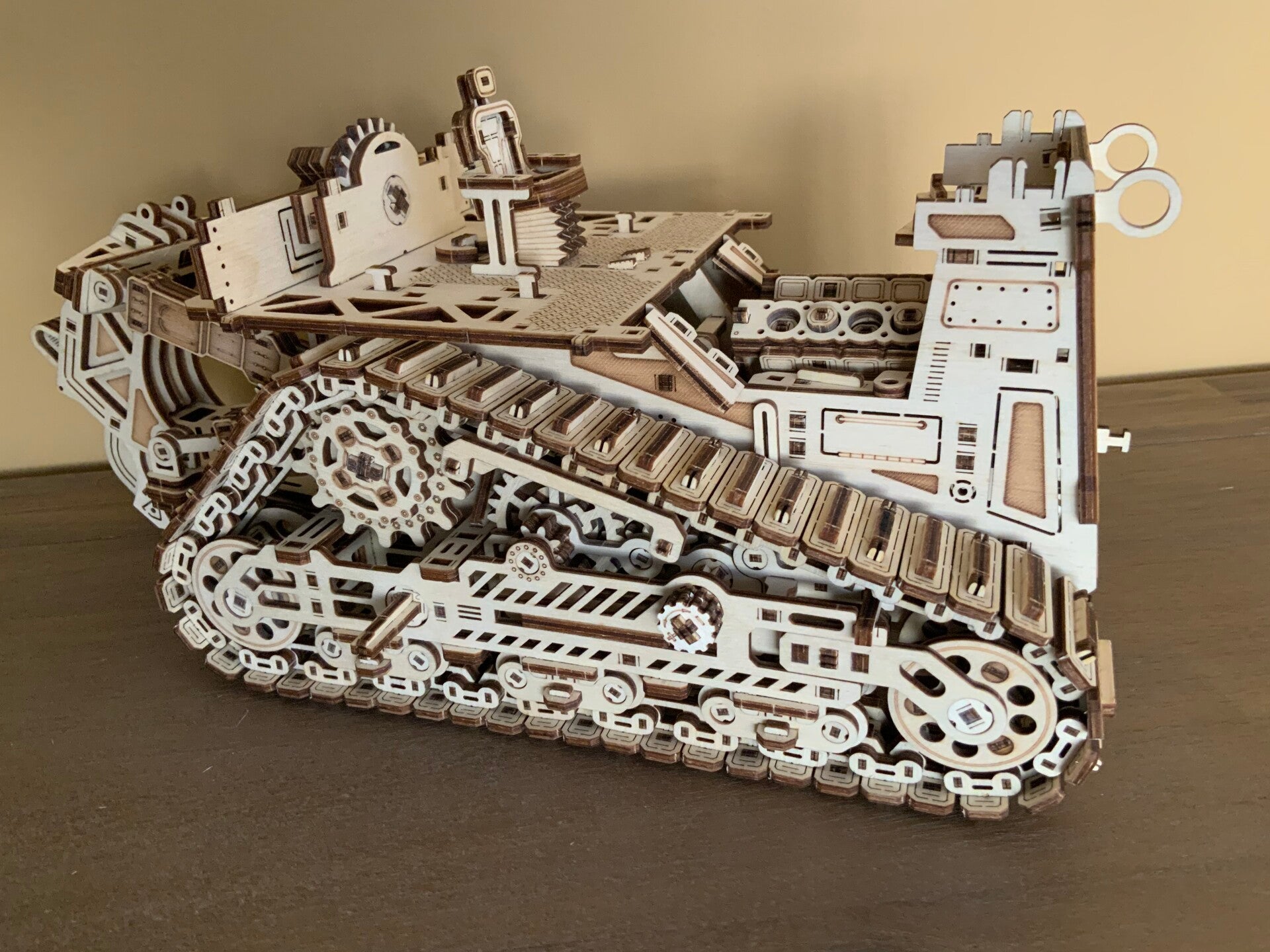

📘 Pagina 29 – Bovenstructuur en cabine
De bovenbouw van het voertuig wordt geplaatst, inclusief onderdelen voor de cabine, panelen en decoratieve elementen. Het model krijgt nu echt zijn herkenbare vorm.
Tip van de bouwtafel: Monteer de cabine pas als alle interne onderdelen goed vastzitten.
Let op: Sommige panelen klikken strak — werk met beleid om breuk te voorkomen.

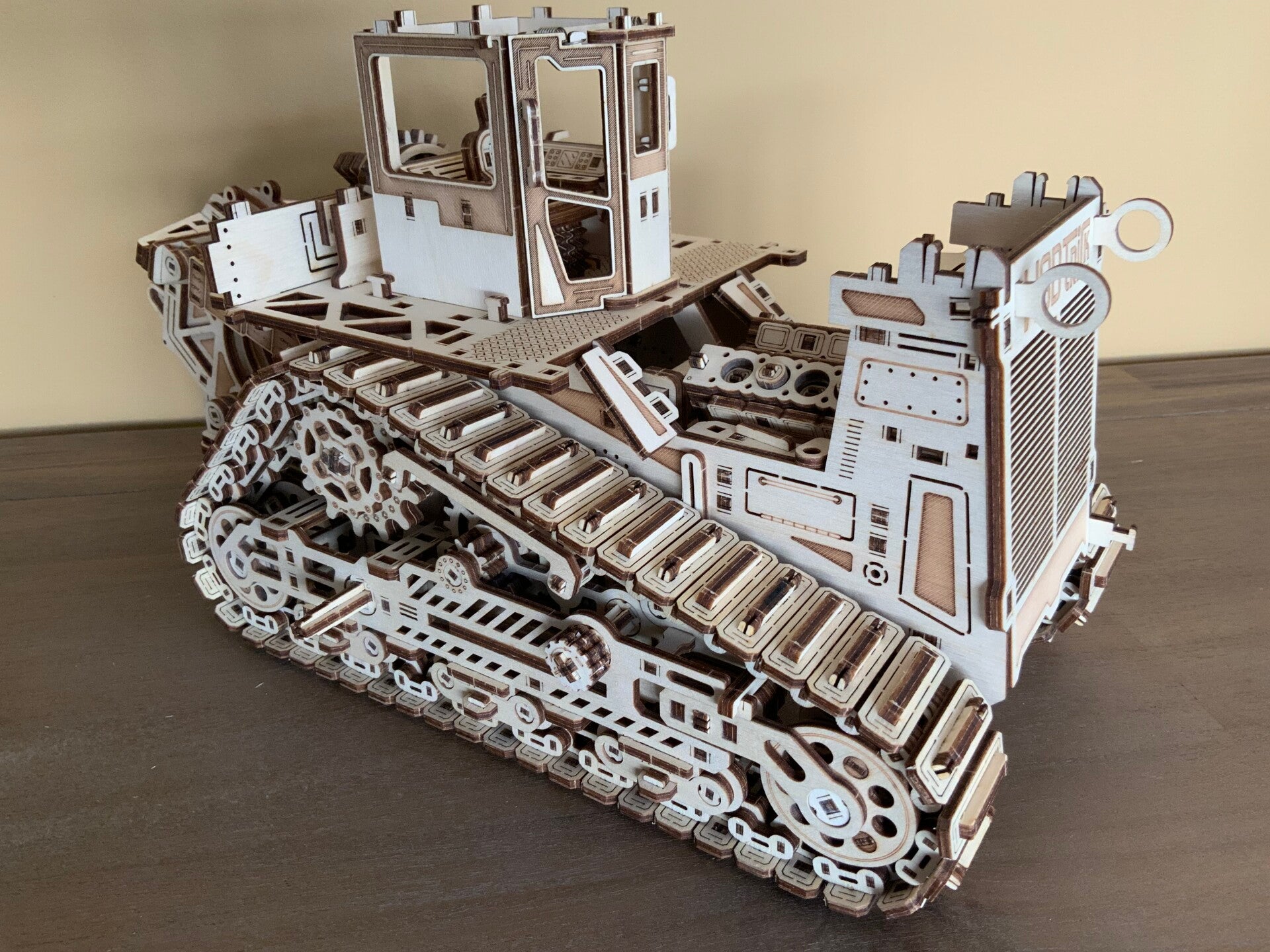

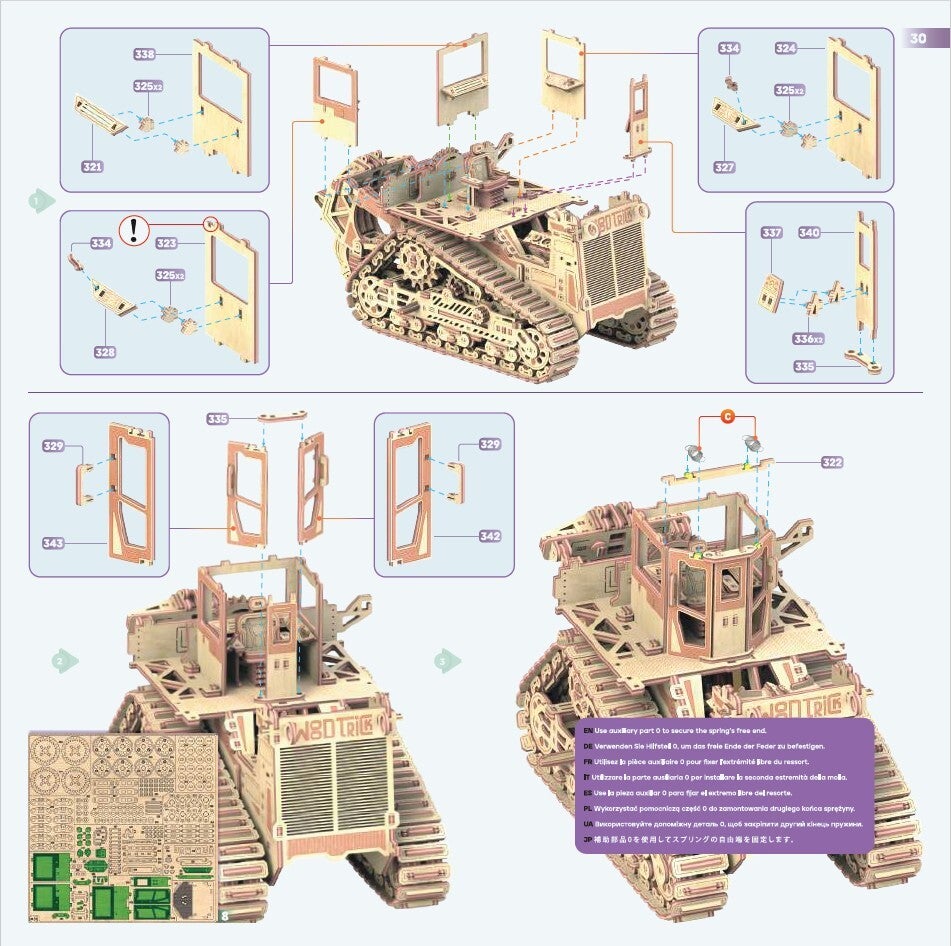

📘 Pagina 30 – Zijpanelen en afwerking
De zijpanelen worden gemonteerd en sluiten de constructie mooi af. De vorm van de Terrain Titan is nu bijna compleet en begint indrukwekkend groot te worden.
Tip van de bouwtafel: Druk panelen gelijkmatig aan, niet op één punt — dat voorkomt scheuren.
Let op: Controleer of alle panelen vlak aansluiten. Een kleine kier kan later rammelen.
✅ Fase 3 voltooid
Met het afronden van bouwfase 3 begint de WoodTrick Terrain Titan echt indrukwekkend te worden. De tandwielmodules, de dubbele tracks en de eerste contouren van de bovenstructuur vormen samen een stevig en soepel lopend geheel. Deze fase vraagt om precisie, maar het resultaat mag er zijn: het model krijgt nu zijn herkenbare, krachtige uitstraling. In de volgende fase gaan we verder met de afwerking, details en de laatste mechanische onderdelen die de Titan compleet maken.
